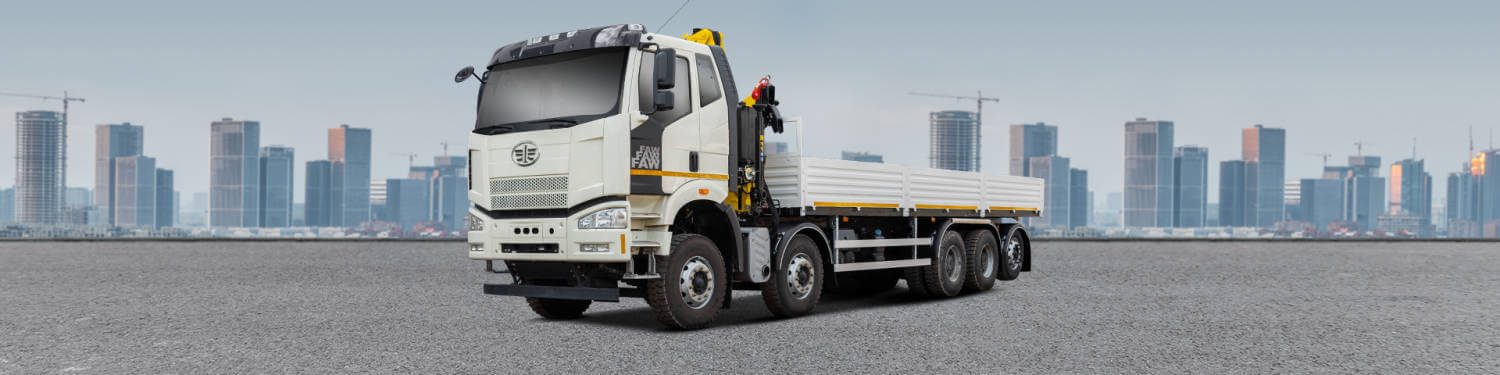

Кран-манипулятор FAW 10x4

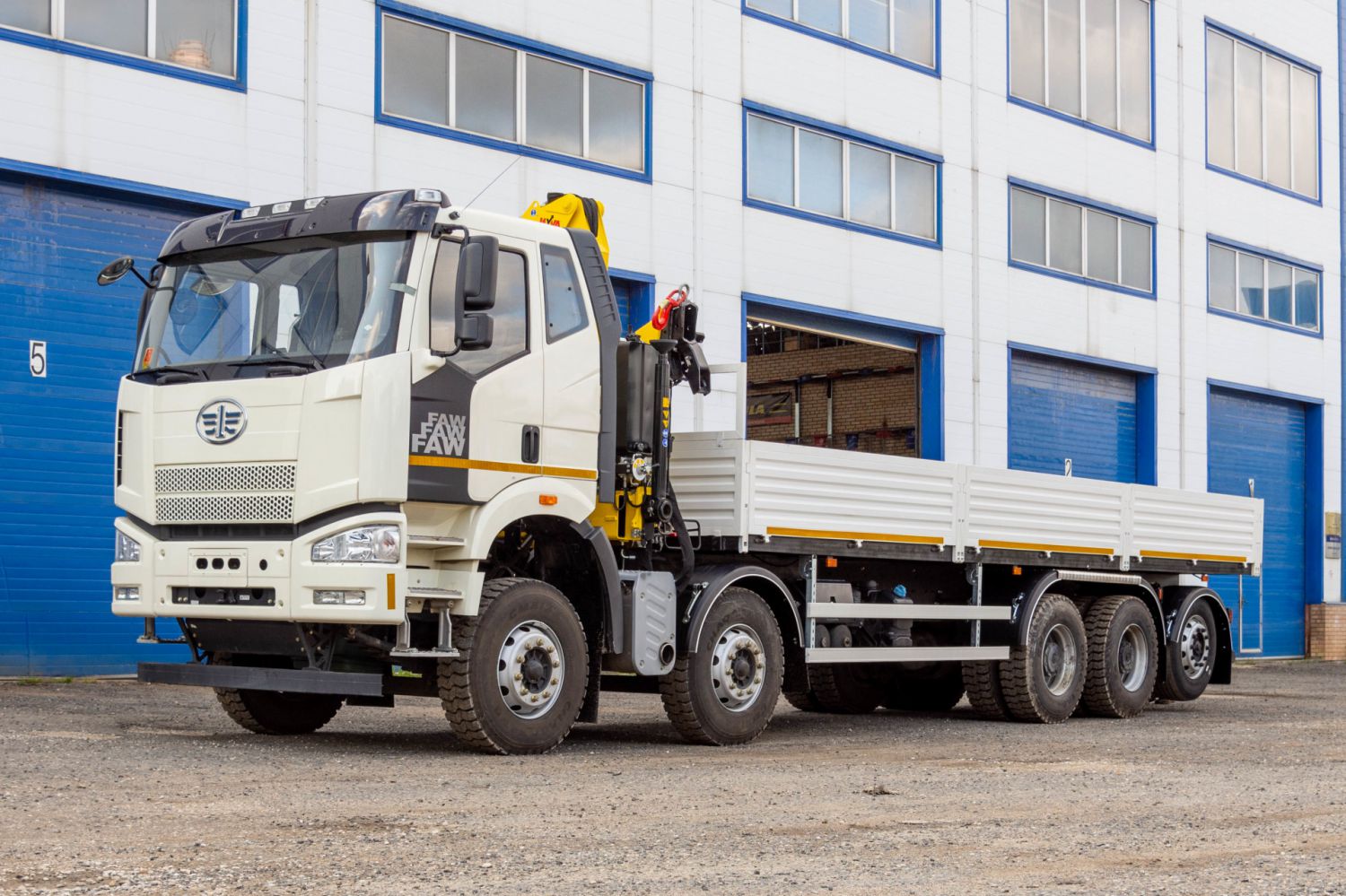

FAW c КМУ и подкатной тележкой 10х4

Используется для погрузки/разгрузки грузов весом до 5660 кг. Его основание, колонну крана, главную и дополнительную стрелу изготавливают из высокопрочной легированной стали с антикоррозийным KTL-покрытием. Транспорт успешно эксплуатируется в условиях крайнего севера, жаркого юга, регионов с высокой влажностью.

В базовую комплектацию КМУ входят ручные и автоматические поворотные опоры, 2 рычага управления с земли, грузоподъемный крюк, счетчик моточасов, гидробак. Цены на манипуляторы HYVA выше, чем у китайских аналогов. Что компенсируется их надежностью, долговечностью, длительным гарантийным термином.

Колесная формула
10х4

Двигатель
Дизельный, рядный, 6-ти цилиндровый

Система питания
Common rail, Bosch

Система управления
Электронная, Bosch

Экологический класс
Евро-5

Система нейтрализации
SCR с мочевиной, без сажевого фильтра

Воздушный фильтр
Двухступенчатый, с первой ступенью вихревого типа (сухая)

Сцепление
Гидравлическое, сухое, гидропривод с пневмоусилителем

Коробка перемены передач
Механическая, 12-ти ступенчатая, синхронизированная, с демультипликатором

Мосты
С бортовыми передачами, межколесными и межосевой блокировками

Рулевое управление
TRW FAWER, с гидроусилителем

Тормозная система
Пневматическая двухконтурная с ABS WABCO

Вспомогательная тормозная система
Моторный тормоз-замедлитель

Подвеска
Зависимая, рессорная, с амортизаторами, задняя - балансирная

Кабина
Тип FAW J6, двухдверная, двухместная, со спальным местом, подрессоренная, с опрокидыванием вперед, насос системы опрокидывания с электрическим приводом

Модель КМУ
HYVA CRANE HB150-E2

Вес и грузоподъёмность

Грузоподъемность (технически допустимая)
32 970 кг

Нагрузка на заднюю тележку (тех.допустимая)
32 000 + 9000 (прицеп)

Снаряженная масса общая
17 630 кг

Полная масса (технически допустимая)
51 600 кг

Полная масса (разрешенная)
40 000 кг (автопоезд 5 осей)

Нагрузка на передние оси (тех.допустимая)
7 500 + 7 500

Габаритные размеры (шасси/КМУ)

Длина (мм)
11 990

Ширина (мм)
2 550

Высота (мм)
3 750

Колёсная база (мм)
2 100 + 4 300 + 1 350 + 1 500

Двигатель

Модель
CA6DМ2-39E5

Макс. крутящий момент (Нм)
1900 Н.м при1300-1500 об/мин

Мощность (л.с.)
287 кВт / 390 л.с. / 2100 об/мин

Объём (л)
11

Трансмиссия

Коробка передач
FAST,12JSD180TА

Другие характеристики

Шины
315/80 R 22.5

Объём топливного бака (л)
400

1. Эргономичный современный дизайн рабочего пространства водителя
2. Подготовка под установку спутниковой сигнализации ГЛОНАСС
3. Радиоприемник AM/FM с кассетной магнитолой
4. Трехточечные ремни безопасности
5. Тканевая обивка сидений
6. Перчаточный ящик
7. Подстаканник
8. Полочки над лобовым стеклом
9. Ящик на центральном тоннеле
10. Кондиционер
11. Фильтр салона с двумя фильтрующими элементами
12. Электрокорректор фар
13. Ручные стеклоподъемники
14. Зуммер запирания кабины
15. Зуммер при движении задним ходом
16. Регулируемая рулевая колонка
17. Пневматическая подвеска водительского сидения
18. Трехточечное крепление зеркал
19. Воздушный дефлектор кабины
20. Многослойное ветровое стекло
21. Брызговики
22. Противооткатные башмаки
23. Буксировочные крюки
24. ЗИП
25. Замки крышек топливного бака и бака мочевины
26. Электрический привод насоса системы опрокидывания кабины
