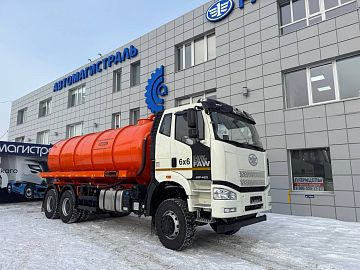

Автотопливозаправщик АТЗ FAW 6х6

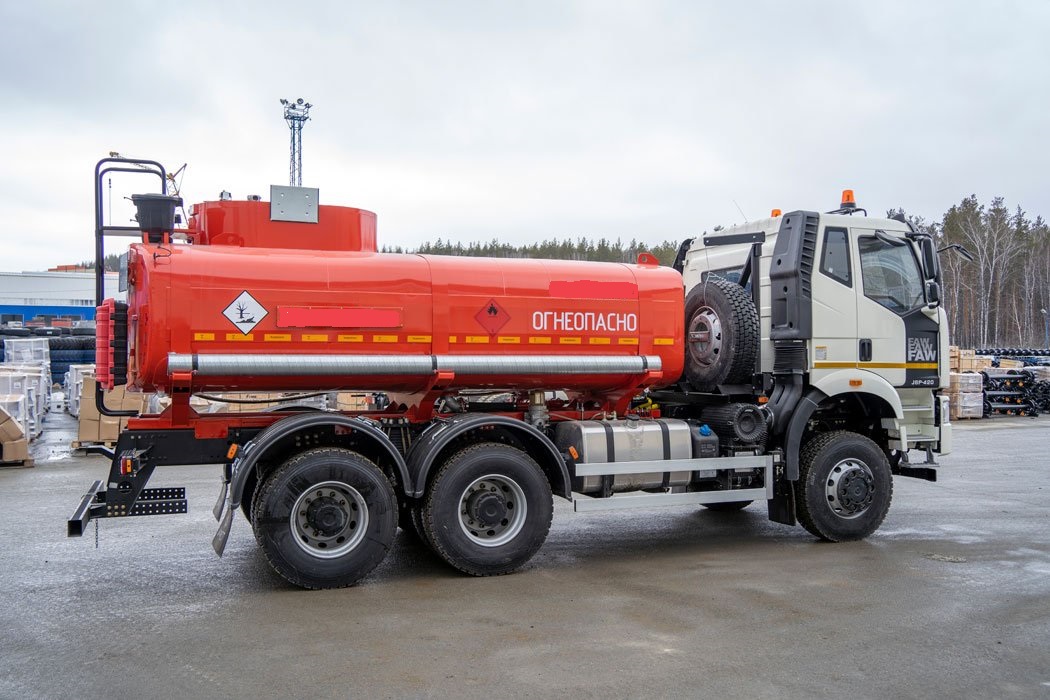

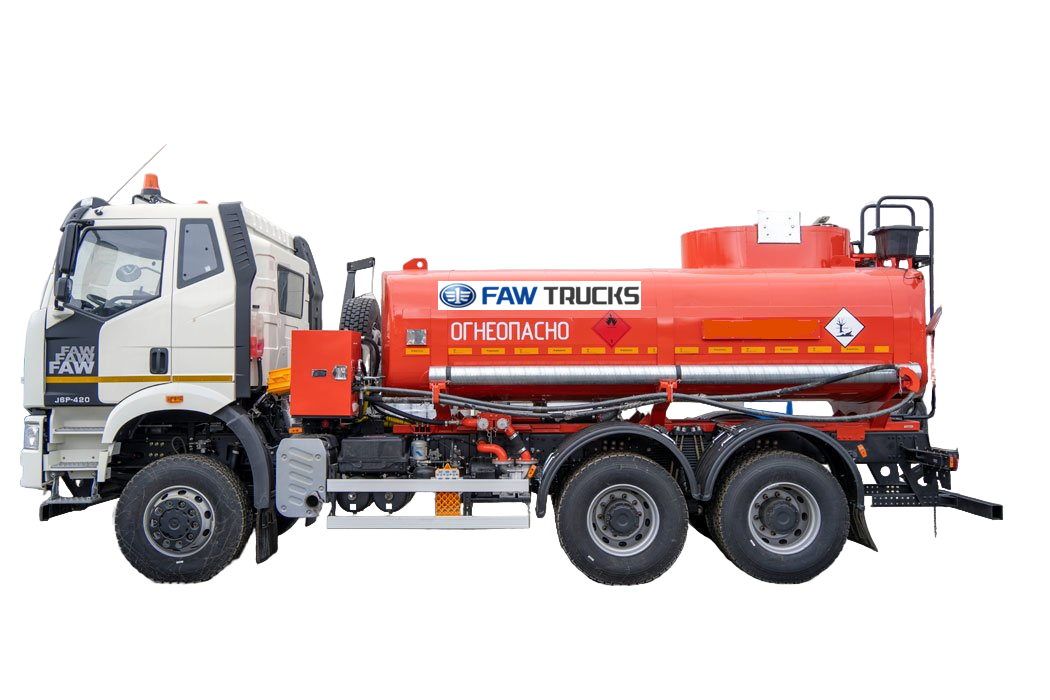

Автотопливозаправщик АТЗ на базе FAW 3250

В современных условиях обеспечения транспортных компаний, строительных организаций и военных подразделений качественным топливом особую актуальность приобретают автотопливозаправщики. Одной из наиболее востребованных моделей является АТЗ на базе шасси FAW 3250 сп.м., сочетающий в себе высокие эксплуатационные характеристики и надежность конструкции.

Основные технические характеристики:

Базовое шасси	FAW 3250 сп.м.
Колесная формула	6х6
Снаряженная масса	13780 кг
Полная масса	22460 кг
Нагрузка на передний мост	6990 кг
Нагрузка на заднюю тележку	15470 кг
Габариты (ДxШxВ)	7938x2550x3653 мм

Цистерна емкостью 10 м³ имеет форму "чемодан" и изготовлена из стали 09Г2С толщиной 3 мм. Её конструкция отличается повышенной прочностью благодаря автоматической сварке обечайки роботом, полусферическим фланжированным донышкам и усиленным накладкам из холоднокатаной стали. Все сварочные швы проходят ультразвуковой контроль качества.

Особенности конструкции цистерны:

Волнорезы полусферической формы с инспекционными люками-лазами
Крепление к надрамнику через одну качающуюся опору и две жесткие опоры
Соответствие требованиям ДОПОГ
Алюминиевая крышка люка
Устройство дыхания УД2-80

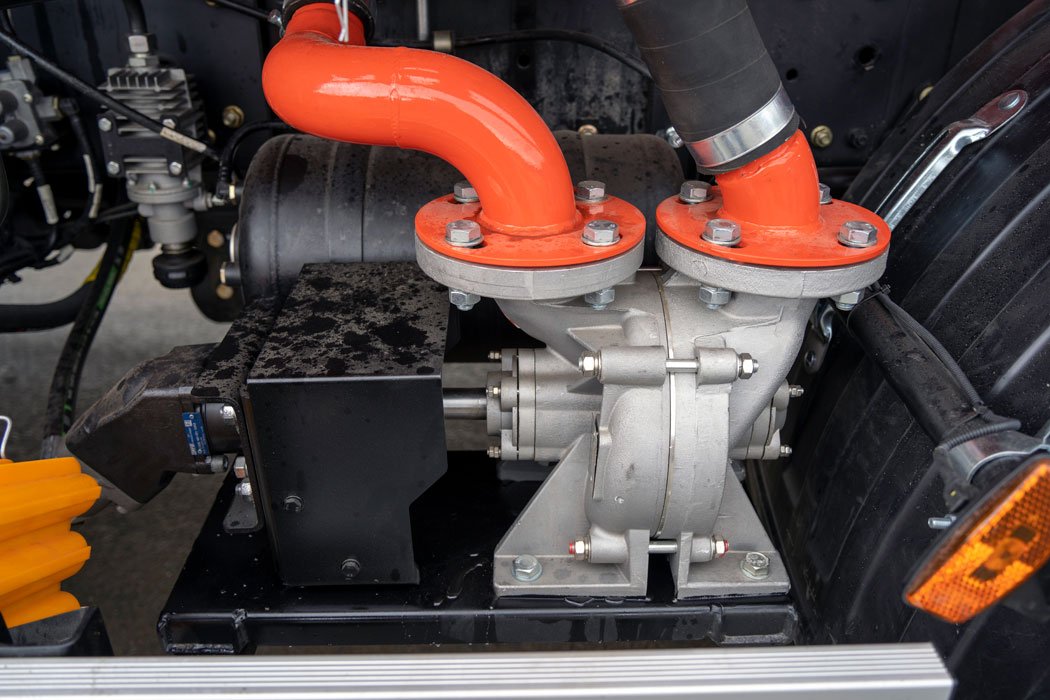

Насосная установка модели СВН-80 обеспечивает производительность 32-38 м³/ч при напоре 26 метров и возможностью самовсасывания на высоту не менее 6,5 метров. Привод осуществляется гидравлически от КОМ КПП.

Система раздачи топлива включает:

Раздаточный рукав длиной 6 м
Кран Ду 25
Фильтр очистки топлива Ду 50
Счетчик жидкости СЖ-25
Трубопровод Ду 65 с быстроразъемными соединениями
Двигатель FAW CA6DМ2 мощностью 420 л.с. с турбонаддувом и промежуточным охлаждением воздуха обеспечивает высокую проходимость и надежность работы в различных климатических условиях. Механическая коробка передач модели CA10TAX190M2 гарантирует эффективную передачу мощности.

Безопасность эксплуатации обеспечивается:

Противооткатными пластиковыми башмаками
Огнетушителями ОП-6 (2 шт.)
Катушкой заземления
Ящиками для песка и кошмы
Противоскользящей площадкой обслуживания с поручнями
Конструкция АТЗ позволяет использовать его как для заправки транспортных средств, так и для перекачки топлива между хранилищами. Высокая проходимость шасси 6х6 и надежная конструкция делают эту модель универсальным решением для различных условий эксплуатации.

Конструктивные особенности шасси:

Шасси FAW 3250 сп.м., на котором установлено оборудование АТЗ, представляет собой высокопрочную рамную конструкцию с колесной формулой 6х6. Такая компоновка обеспечивает excellent проходимость по бездорожью и равномерное распределение нагрузки между осями. Мощный дизельный двигатель объемом 12,54 л развивает максимальную мощность 420 л.с. при 1900 об/мин, что позволяет эффективно работать в сложных дорожных условиях.

Объем, л	12,54
Мощность, л.с.	420
Момент, Нм	1900
Расположение цилиндров	Рядное
Количество цилиндров	6

Коробка передач CA10TAX190M2 является десятиступенчатой механической трансмиссией с двумя подводами мощности. Это позволяет использовать различные виды навесного оборудования и обеспечивает оптимальный выбор передаточного числа для различных режимов работы.

Особенности системы раздачи топлива:

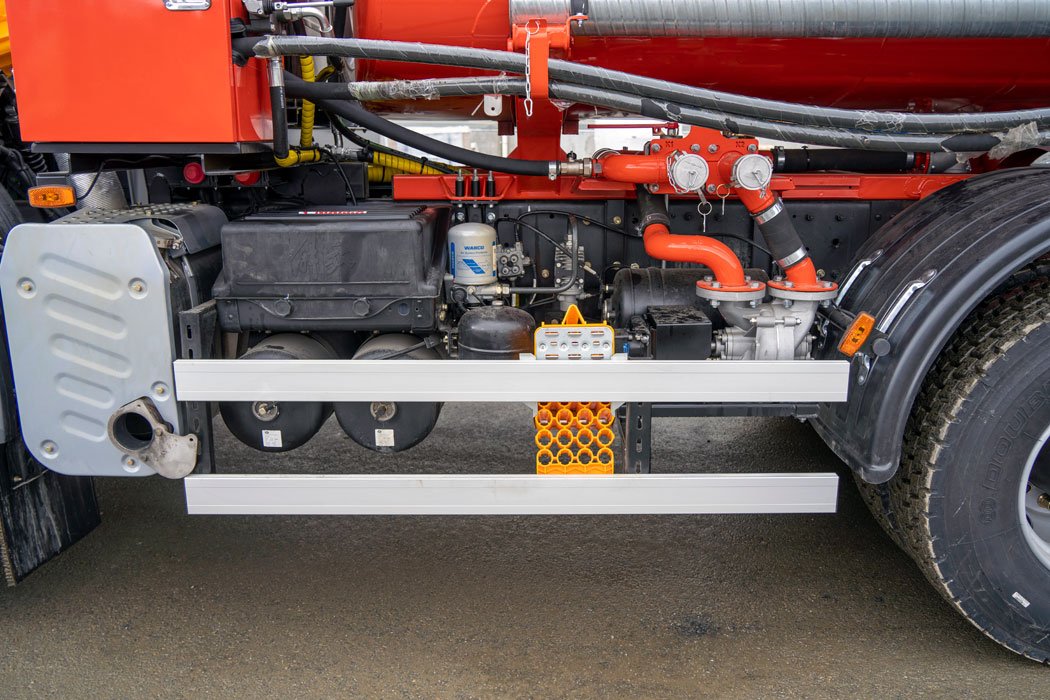

Система раздачи топлива (СРТ) выполнена по современным технологическим стандартам и включает следующие элементы:

Узел выдачи топлива (УВТ) размещен слева за кабиной в специальном ящике

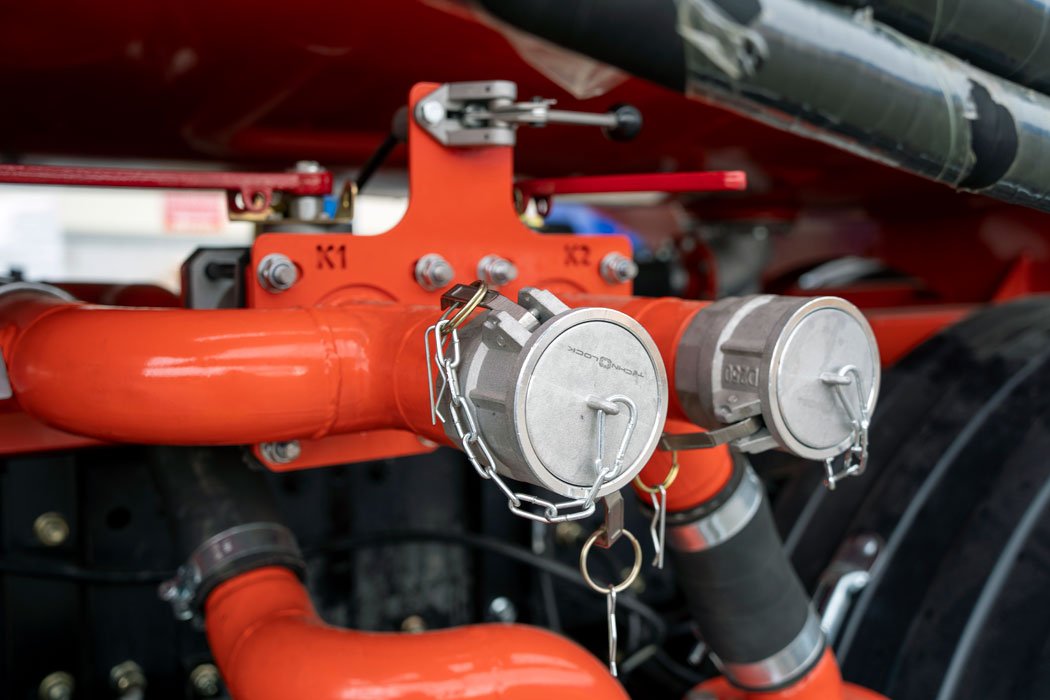

Трубопровод Ду 65 со всеми необходимыми быстроразъемными соединениями
Оцинкованный пенал для хранения напорных рукавов (4 м, 2 шт.)
Фильтрующий элемент Ду 50 для предотвращения попадания примесей в систему
Процесс заправки осуществляется через раздаточный кран Ду 25 с помощью гибкого рукава длиной 6 метров. Счетчик жидкости модели СЖ-25 обеспечивает точный учет объема перекачиваемого топлива с погрешностью не более ±0,5%.

Элементы безопасности:

Безопасная эксплуатация АТЗ обеспечивается комплексом защитных устройств:

Два огнетушителя ОП-6, расположенных в легко доступных местах
Катушка заземления для защиты от статического электричества

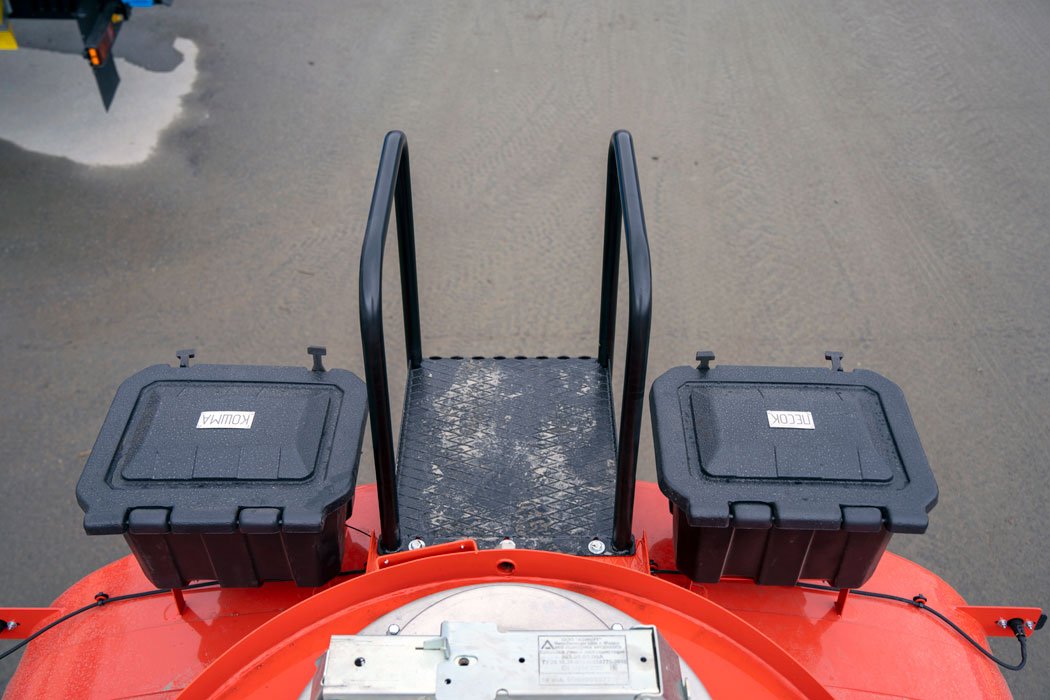

Ящики для песка и кошмы, закрепленные на цистерне
Противооткатные башмаки из ударопрочного пластика
Защитные поручни вокруг площадки обслуживания
Цистерна объемом 10 м³ имеет уникальную конструкцию:

Форма "чемодан" обеспечивает оптимальное использование пространства
Полусферические донышки повышают прочность конструкции
Волнорезы с инспекционными люками позволяют контролировать состояние внутренней поверхности
Автоматическая сварка роботом гарантирует высокое качество швов
Дополнительные технические характеристики:

Емкость топливного бака	400 л
Размеры шин	14R20
Высота самовсасывания	≥6,5 м
Производительность насоса	32-38 м³/ч
Напор насоса	26 м

Эксплуатационные преимущества:

Высокая надежность конструкции благодаря использованию качественных материалов и современных технологий производства
Отличная проходимость благодаря шасси 6х6 и мощному двигателю
Возможность работы в широком диапазоне температур (от -40°C до +50°C)
Простота обслуживания за счет удобного расположения основных узлов и агрегатов
Соответствие требованиям ДОПОГ, что позволяет перевозить опасные грузы

Экономические показатели:

Расход топлива	~35 л/100 км
Срок службы	До 10 лет при правильной эксплуатации
Интервал ТО	15 000 км или 6 месяцев

Обслуживание и ремонт:

Регламент технического обслуживания включает следующие этапы:

Ежедневный осмотр основных узлов и систем
Периодическую проверку состояния сварных швов цистерны
Контроль уровня масла и других рабочих жидкостей
Тестирование функционирования защитных устройств

Рекомендации по эксплуатации:

Регулярная очистка внешних поверхностей от грязи и реагентов
Контроль герметичности всех соединений
Проверка исправности системы заземления перед каждой загрузкой
Своевременная замена фильтрующих элементов
При парковке использовать противооткатные башмаки

Перспективы применения:

Автотопливозаправщик АТЗ на базе FAW 3250 может быть успешно использован:

На строительных объектах для обеспечения техники топливом
В военных частях для снабжения боевой техники
На предприятиях нефтегазового сектора для транспортировки ГСМ
В автопарках крупных транспортных компаний

Заключение:

АТЗ на базе FAW 3250 представляет собой современный, надежный и функциональный автомобиль, сочетающий в себе высокую проходимость, большую вместимость цистерны и продуманную систему безопасности. Его конструкция соответствует всем современным требованиям к автомобилям данного класса, а комплексный подход к обеспечению качества делает его привлекательным решением для различных отраслей экономики.

Базовое шасси FAW 3250 сп.м.
Колесная формула 6 х 6
Параметры масс
Снаряженная масса, кг 17 520
Полная масса, кг 36 520
Распределение нагрузки от АТЗ полной массы
На передний мост, кг 7 870
На заднюю тележку, кг 28 650
Цистерна
Вместимость цистерны, м3 (поверка) 11-22
Форма поперечного сечения цистерны Чемодан
Материал цистерны сталь 09Г2С, S=4мм
Конструкция цистерны
Автоматическая сварка обечайки роботом.
Донышки полусферической формы
фланжированные холоднокатаные. Усиленные
накладки по бокам цистерны и в зоне ложементов
(бронелисты). УЗИ контроль сварочных швов.
Волнорезы
Полусферической формы фланжированные
холоднокатаные, смещенные от сварных швов
обечаек, с инспекционными люками-лазами,
смещенными от оси цистерны, площадь
перекрытия не менее 70%
Крепление цистерны
Крепление цистерны к надрамнику посредством
одной качающейся опоры, и двух опор с жестким
болтовым креплением. Надрамник закреплен на
раме автомобиля в соответствии с
рекомендациями изготовителя шасси.
Соответствует требования ДОПОГ.
Крышка люка алюминиевая
Устройство дыхательное УД2-80 (фланцевое)
Донный клапан, мм ДУ 100, пневматическое управление и
механический дублер (3 шт.)
Лестница на площадку обслуживания
заливной горловины заднее расположение
Поручень подъемный поручень ограждения с левой стороны
площадки
Площадка обслуживания из перфорированного оцинкованного листа с
противоскользящим эффектом
Противооткатные башмаки пластиковые
Огнетушитель, шт. ОП-6, 2 шт.
Катушка заземления установлена в ящике СРТ
Ящик для песка и кошмы пластиковые, располагаются на кронштейнах, на
заднем свесе рамы
Насосная установка
Модель СВН-80.00
Привод гидравлический от КОМ КПП
Подача, м3
/с 32...38
Напор, м 26
Высота самовсасывания, м, не менее 6,5
Узел выдачи топлива (УВТ)
Ящик УВТ металлический, расположен за кабиной с левой
стороны
«Пистолет» раздаточный, мм Ду 40
Катушка выдачи топлива нет
Фильтр очистки топлива, мм ФЖУ 40-1,6
Счетчик жидкости СЖ 40
Раздаточный рукав, мм Ду 40 (размещение – вдоль цистерны, слева)
Длина раздаточного рукава, м 10

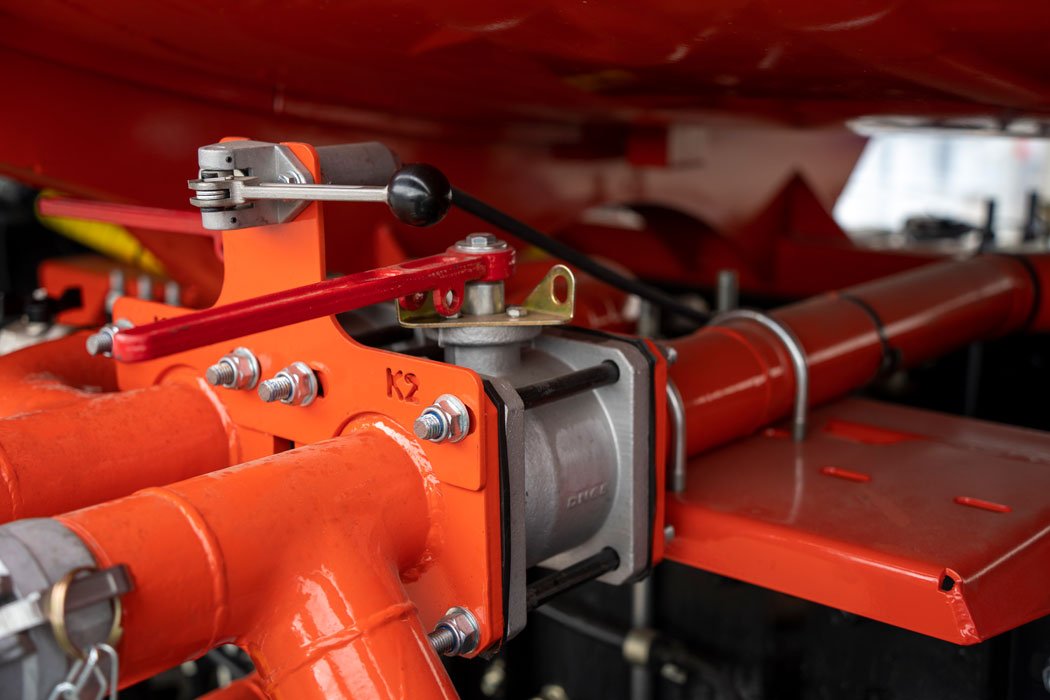

Система раздачи топлива (СРТ)
Ящик СРТ в едином ящике с насосом, слева в базе шасси
Трубопровод цистерны, мм Ду 80
Фильтр очистки топлива Ду 80
Быстроразъемные соединения (БРС)
Все типы БРС Ду 80
Пенал для рукава нержавеющая сталь
Рукав напорный, м/шт. 4 / 2
Двигатель
Модель FAW CA6DM2
Тип дизельный с турбонаддувом и промежуточным
охлаждением воздуха
Мощность, л.с.(кВт) 420 (309)
Рабочий объем цилиндров, см3
11 050
Количество цилиндров / Расположение 6 / рядное
Коробка передач
Модель FAW CA10TAX190M2
Тип механическая 10+2
Топливные баки
Емкость топливного бака, л 400
Шины
Размер шин 315/80 R 22,5
Габаритные размеры
Длина, мм 10 760
Ширина, мм 2 550
Высота, мм 3 530

6х6, Автотопливозаправщик,насос
СВН-80, ДВС CA6DM2-42E51 (420 л.с.), КПП FAW
CA10TAX190M2, МОБ, МКБ, шины 315/80 R 22,5, кабина
со спальным местом, кондиционер, независимый
отопитель кабины Webasto Air Top 2000, УВЭОС,
Держатели для табличек, пеналы для огнетушителя,
тахограф под ADR, кнопки отключения массы в кабине
по ДОПОГ, наружная кнопка отключения массы по IP65,
набор ДОПОГ, колпачки на клеммы АКБ
