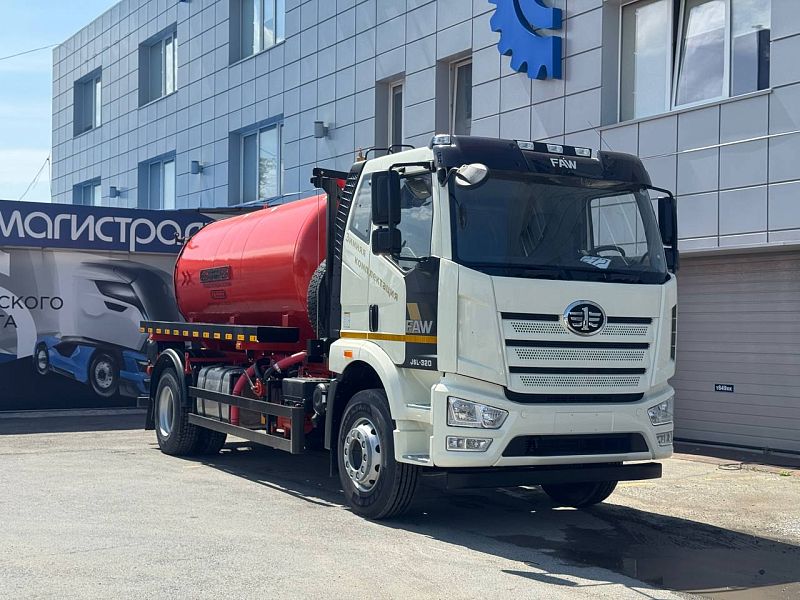

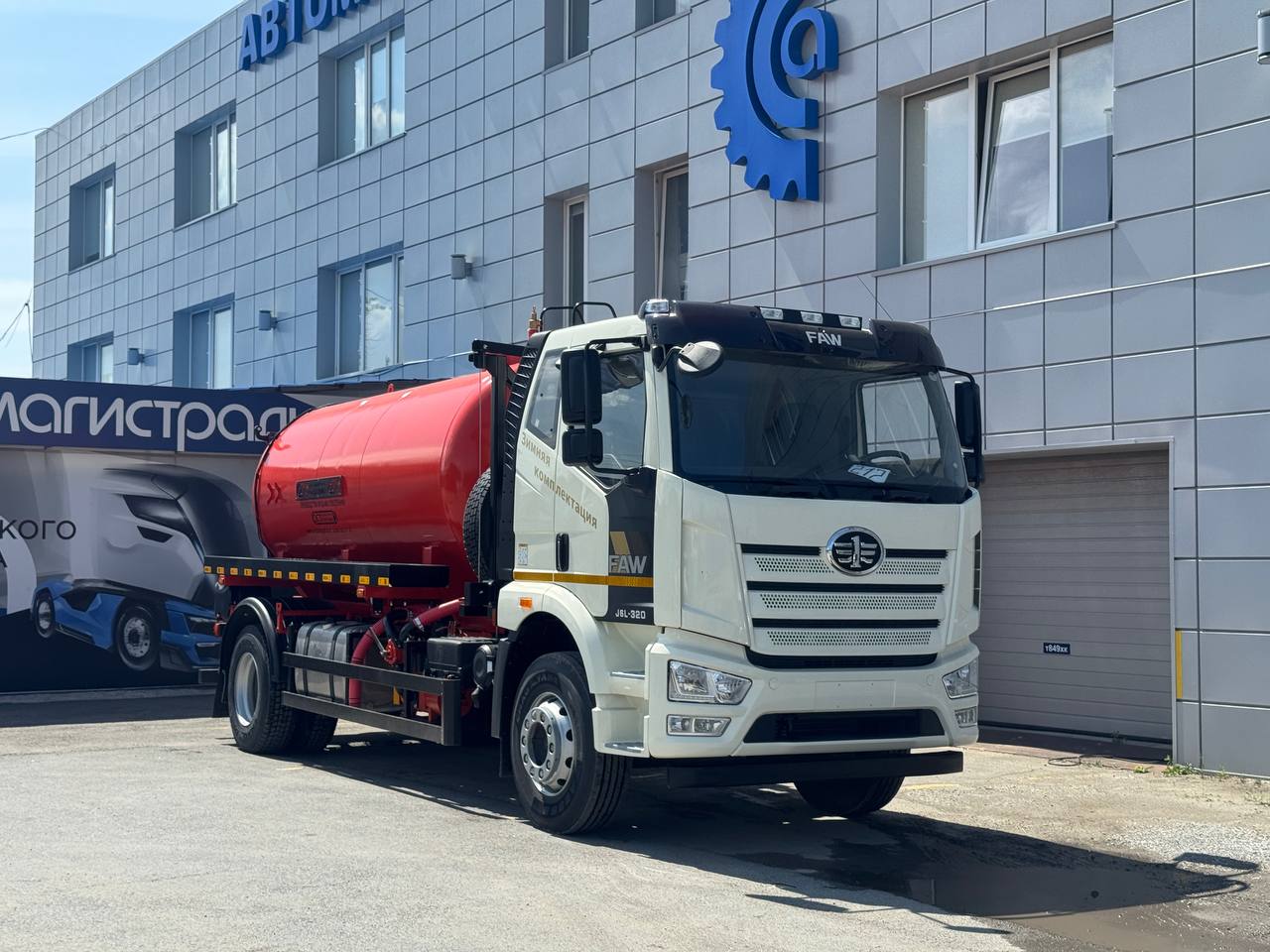

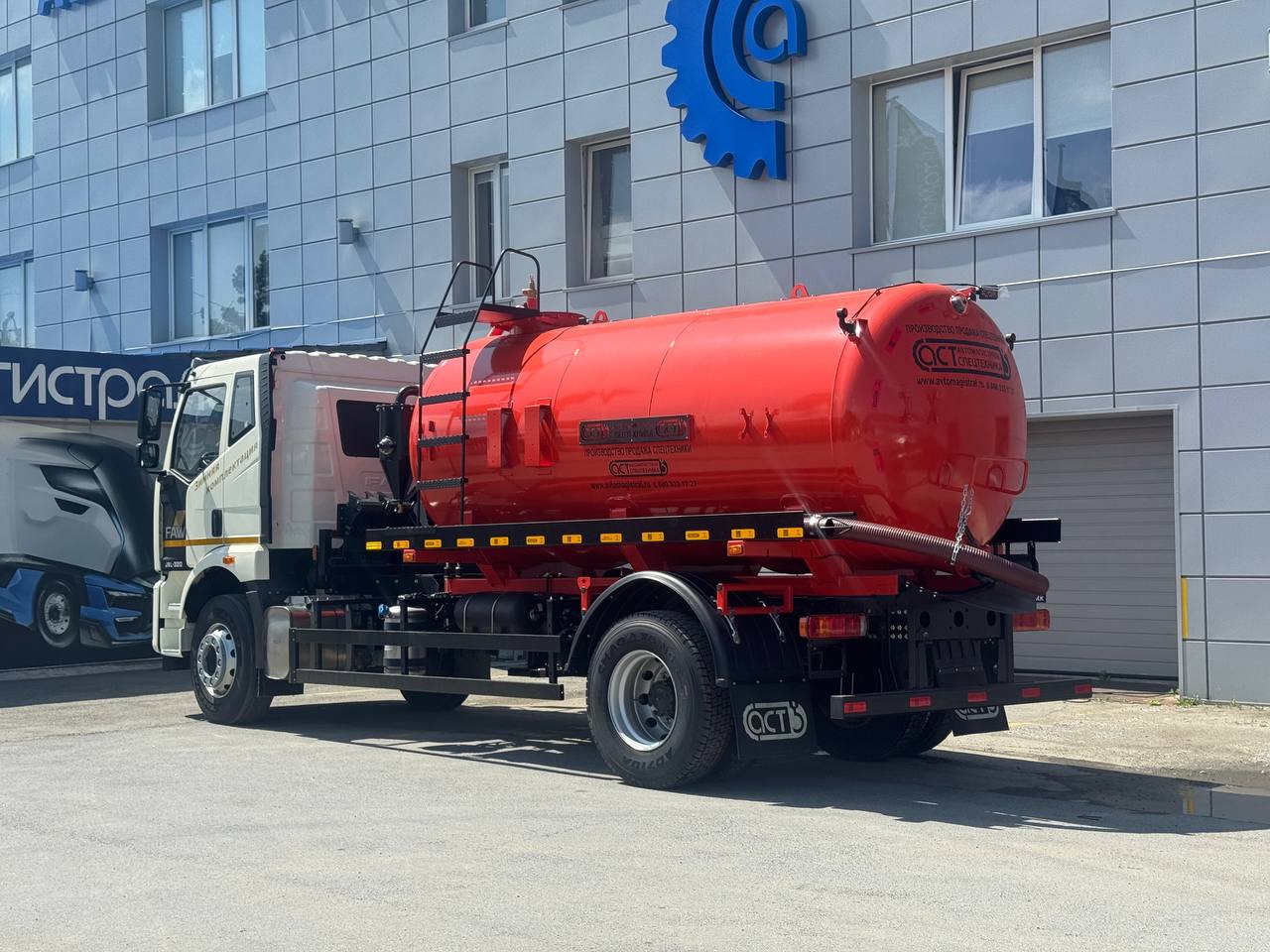

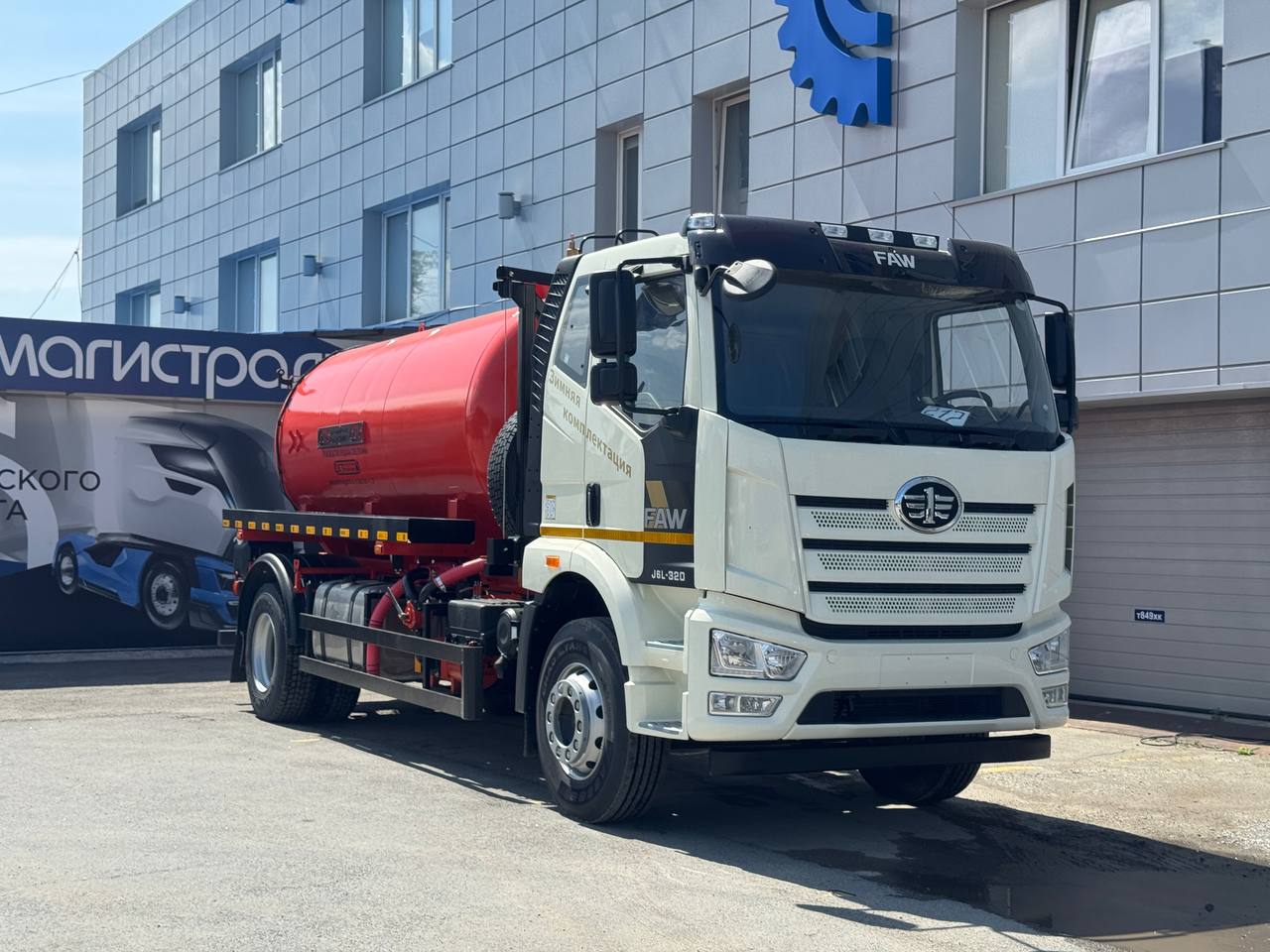

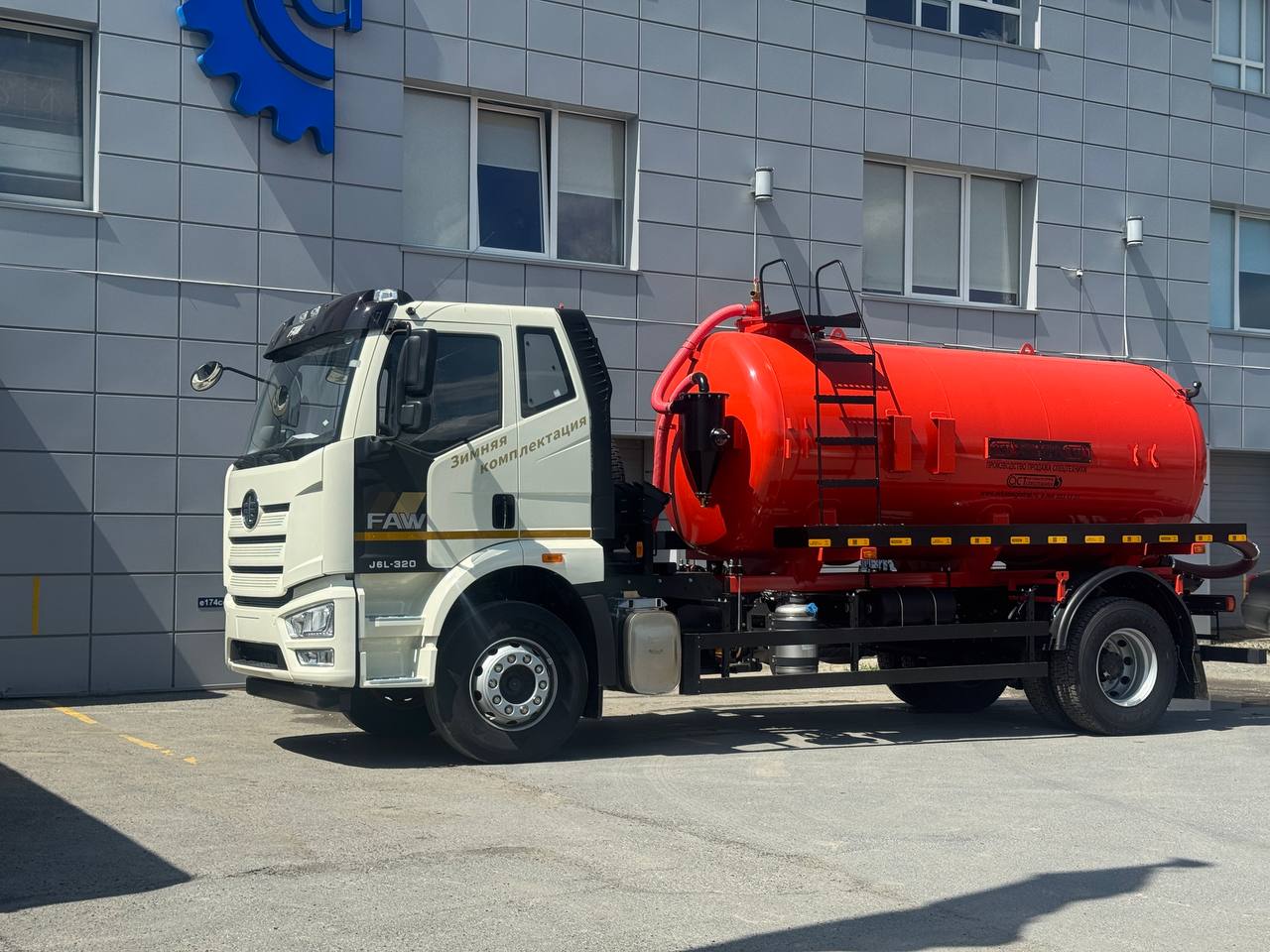

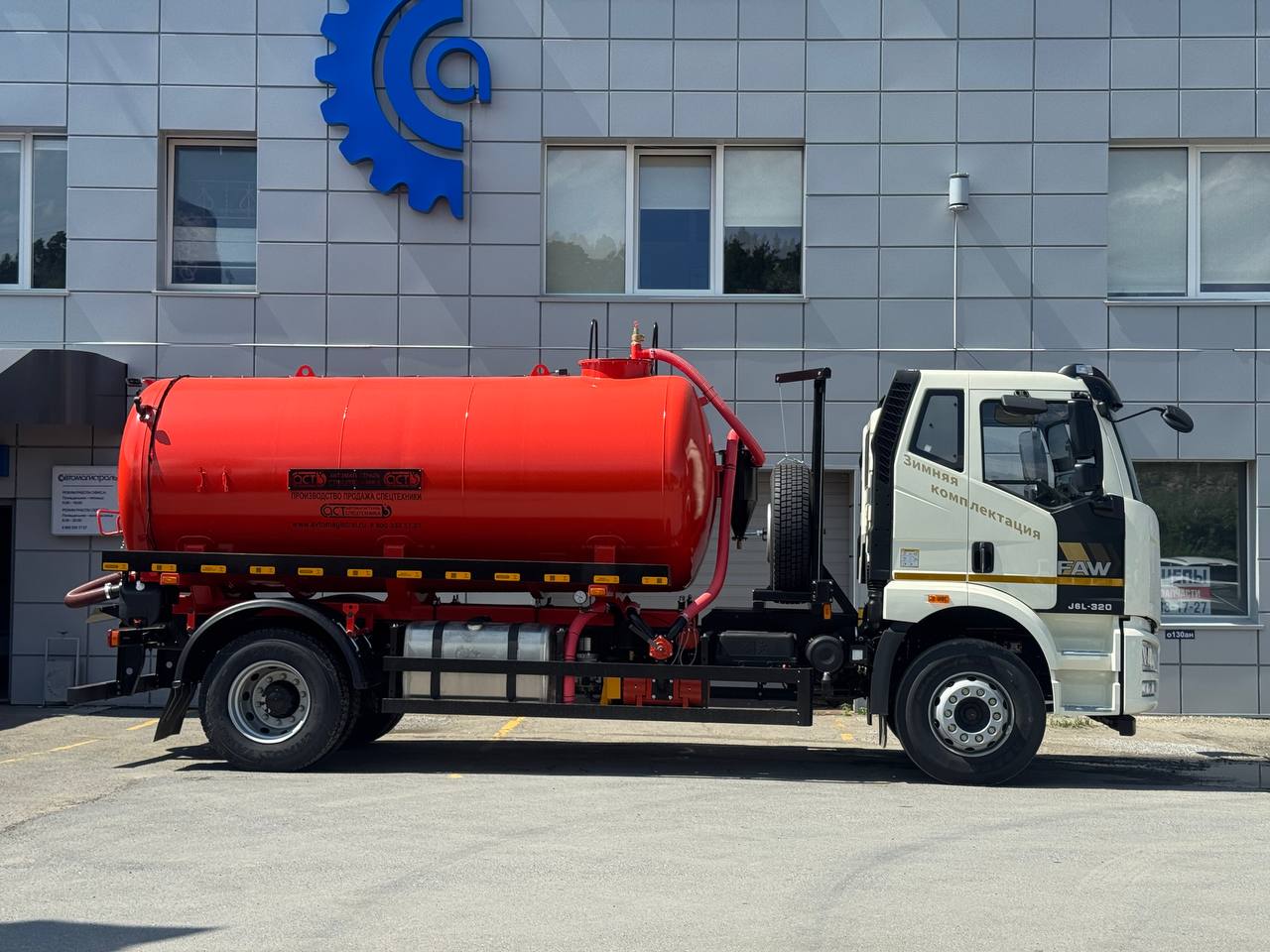

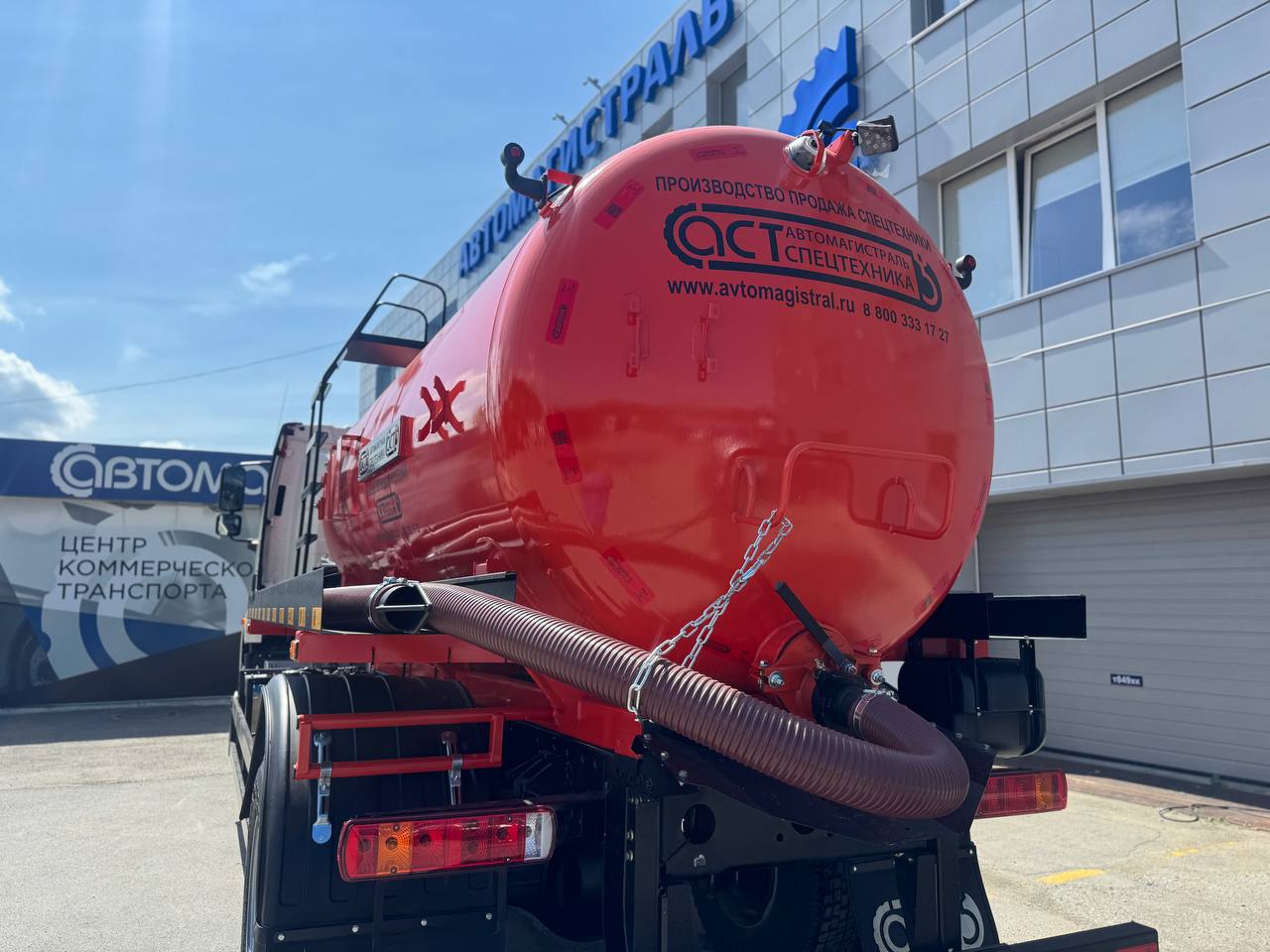

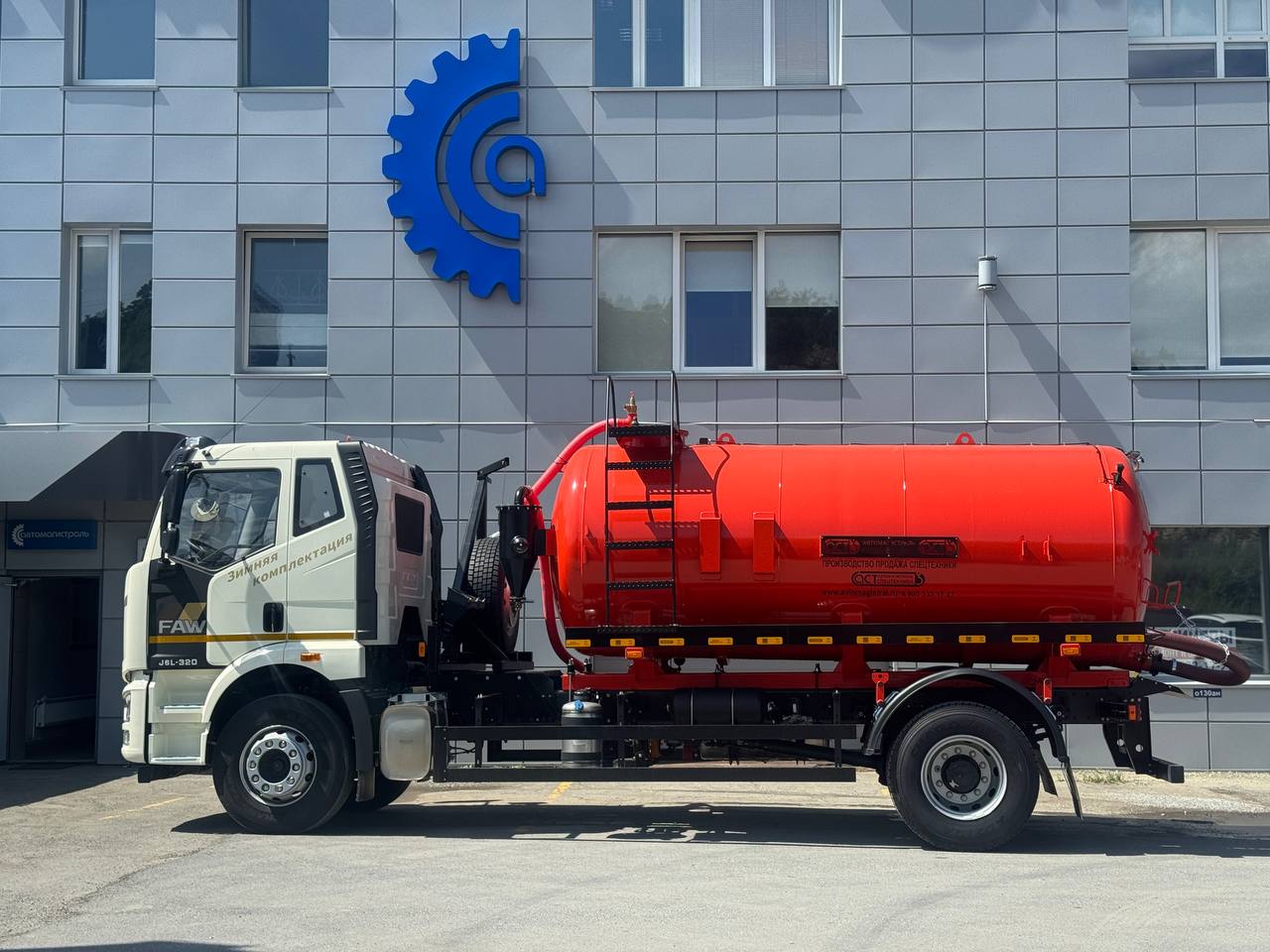

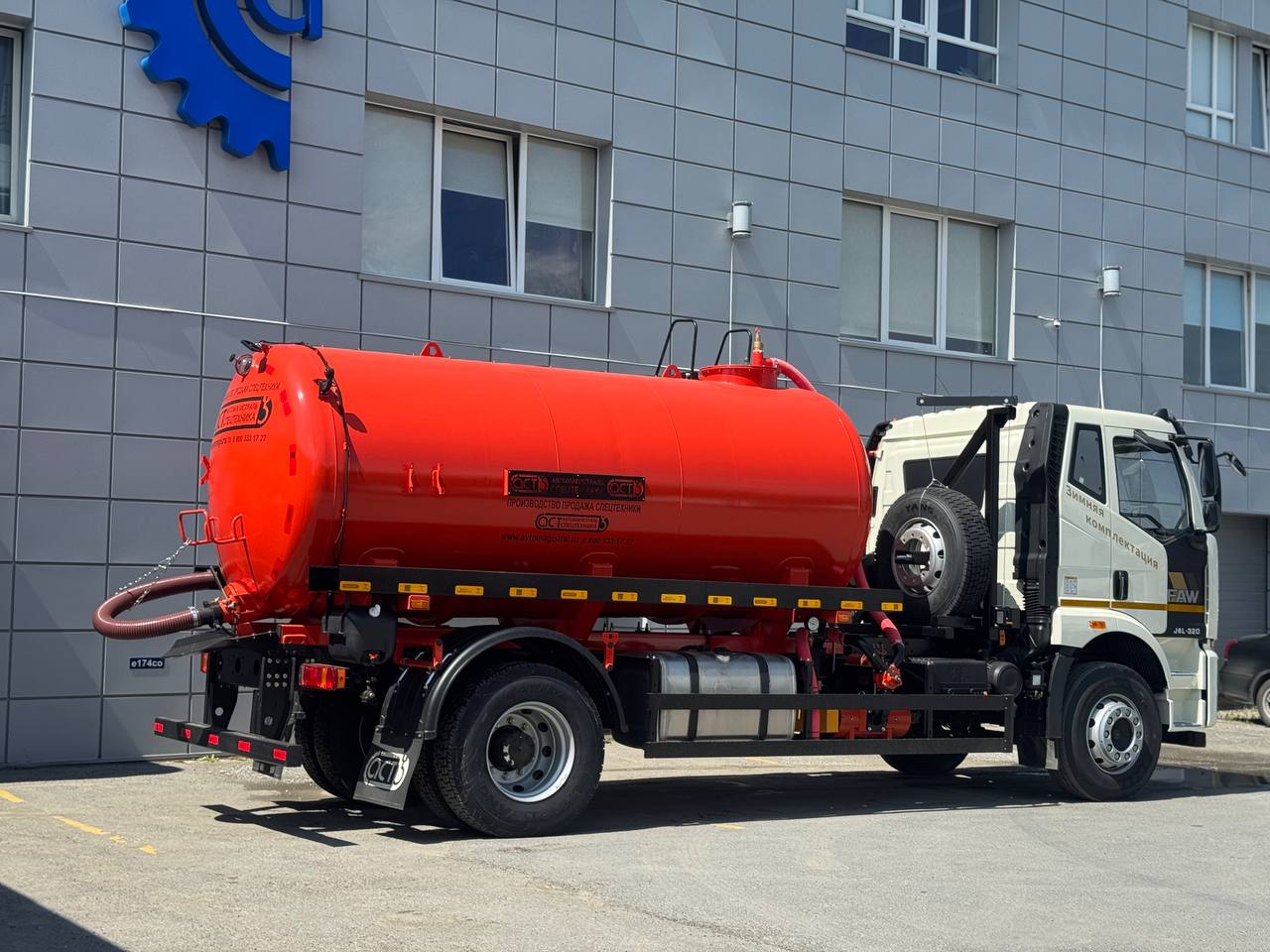

Машина вакуумная FAW J6L

Общие характеристики

Колёсная формула

4х2

Габаритные размеры, мм

8900…11000х2250х3012…3812

Колесная база, мм

5 000 … 7 100

Полная масса, кг

17 800

Снаряженная масса, кг

6 100 … 6 500

Полная масса автопоезда, кг

32 800

Нагрузка на переднюю ось, кг

6 300

Нагрузка на заднюю ось, кг

11 500

Максимальная скорость, км/ч

89

Двигатель

Модель двигателя

FAW, CA6DK1-32E53

Количество и расположение цилиндров

6, рядное

Топливо

дизельное топливо

Экологический класс

5

Мощность двигателя

236 кВт / 321 л.с. при 2 300 об/мин

Максимальный крутящий момент

1 150 Н·м при 1 200…1 700 об/мин

Объем двигателя

7,1 л

Степень сжатия

18

Блок управления

Continental, FEUP07A

ТНВД

BOSCH, 02113696

Форсунки

BOSCH, 0490

Турбонагнетатель

Wuxi Cummins Turbo Technologies Co., Ltd.

(HX40W) или Hunan

Tianyan Machinery Co., Ltd. (HP76-4) BWTS (S200G)

Трансмиссия

Сцепление

SACHS/YIDONG, DSP350, сухое, однодисковое, с гидравлическим приводом и пневмоусилителем

КПП

FAST, 8JS118TC-B

Тип КПП

Механический с ручным управлением, число передач: вперед – 8, назад – 1, с прямой передачей, синхронизированная

Наличие КОМ

опция

Главная передача

i=4,444, одинарная, гипоидная

Ретардер

нет, только моторный тормоз-замедлитель

Шасси

Рама(профиль), мм

270х75х(7+5)

Рама(внешняя лонжеронная колея), мм

865

Подвеска передняя

рессорная, 2 листа

Подвеска задняя

рессорная, 2 листа

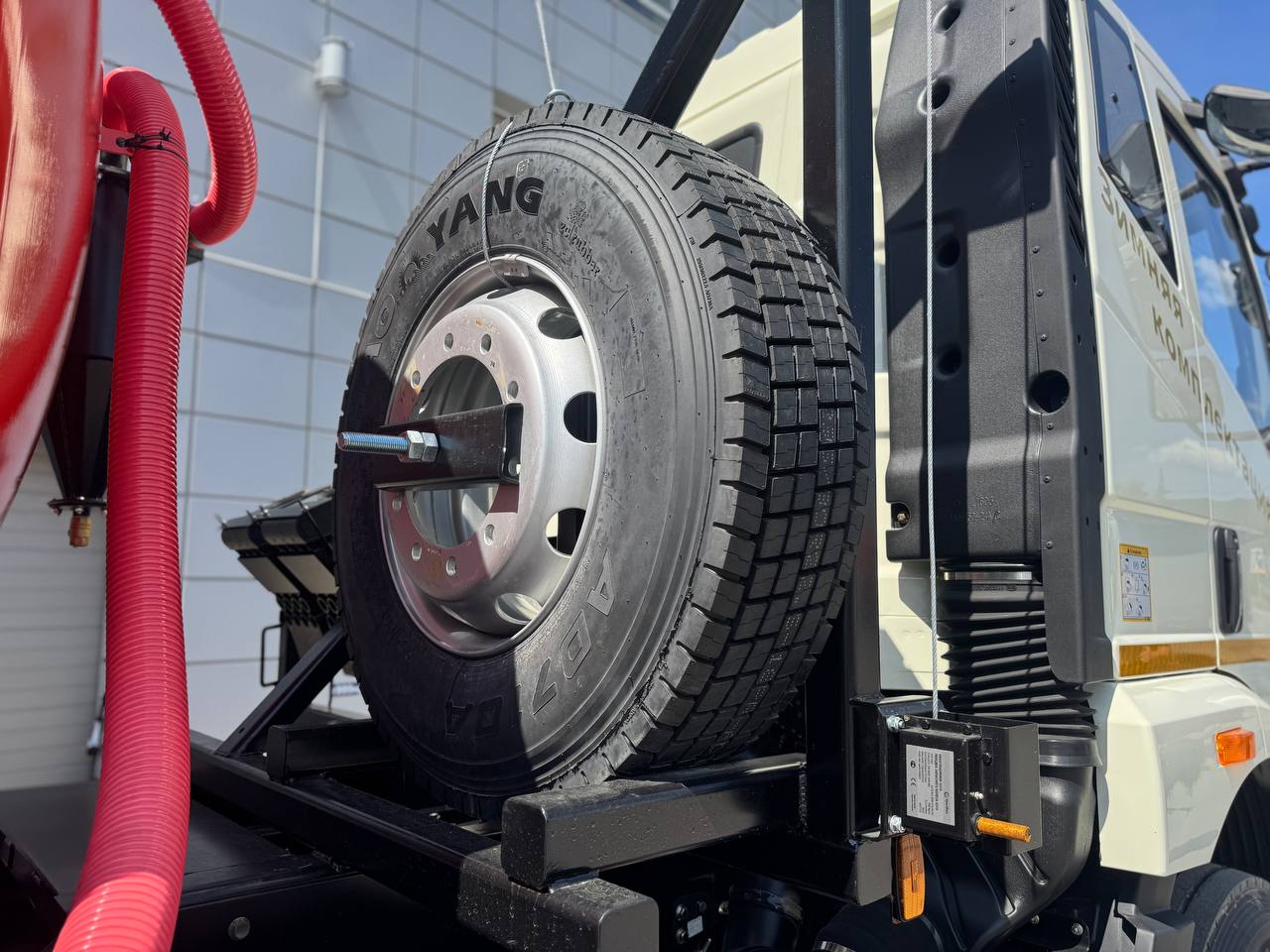

Шины

295/80 R22.5 18PR

Барабанные тормоза

да

Блок АБС

WABCO 4S/4M

Топливные баки

400 литров

Кабина

Кабина со спальным местом

Да

Электростеклоподъёмники

Да

Климат-контроль

Да

Мультимедийная система

Да, с USB

Видеокамеры внешнего обзора

Да (опция)

Электро- оборудование

Аккумуляторы

150 А·ч

Автономный отопитель

Да (опция)

Электрорегулировка и электроподогрев зеркал заднего вида

Да

Электрический подъёмник кабины

Да

МВ-9

Форма

Цистерна односекционная, круглого сечения, внутри 3 усиленных волнореза

Материал

Сталь низколегированная 09Г2С 4 мм

Окраска

ЛКП итальянского производства. Окраска со снятием навески.

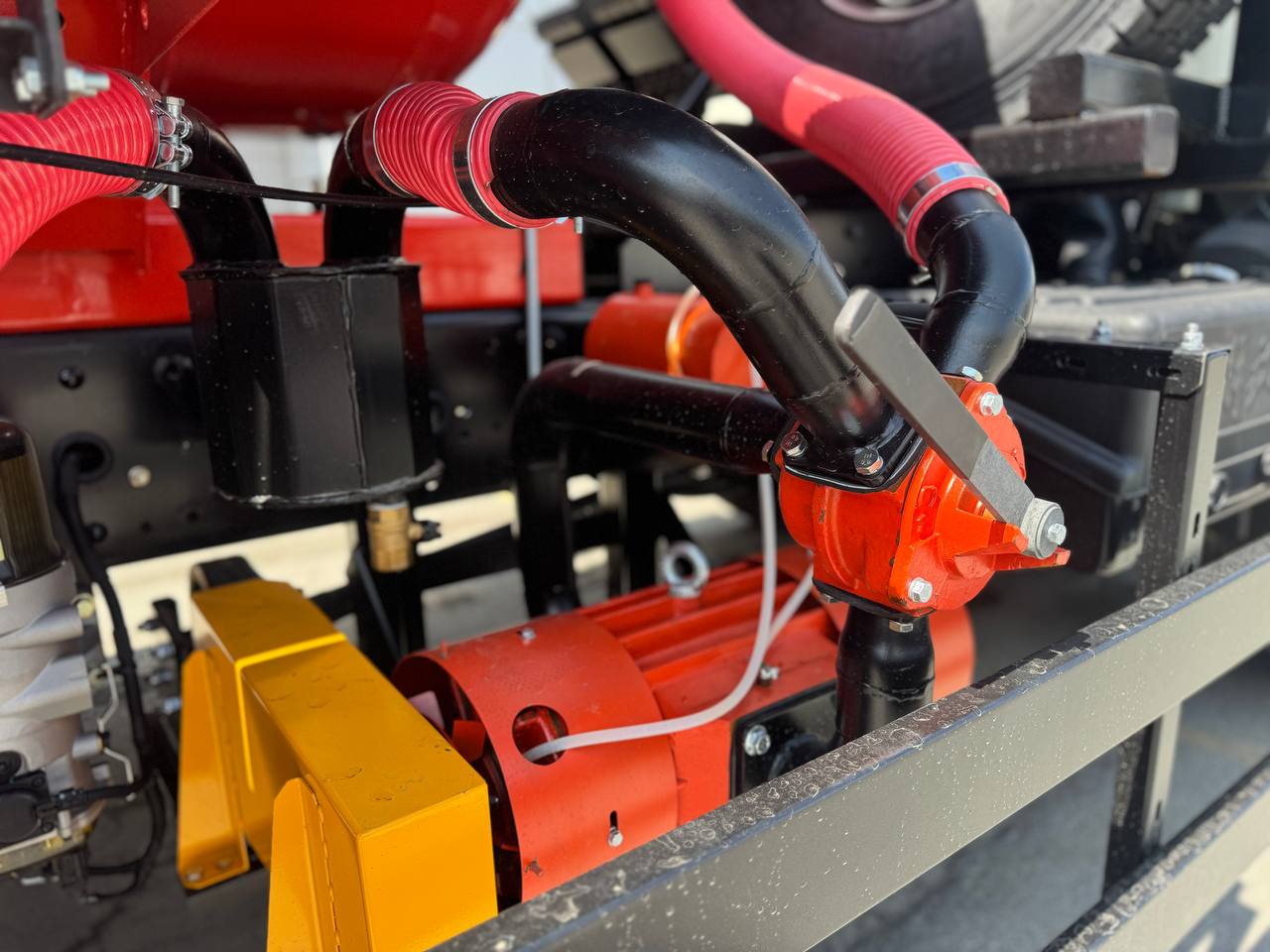

Вакуумный насос

КО-505 (310 м3/ч). Привод механический

Трехуровневая защита насосов:

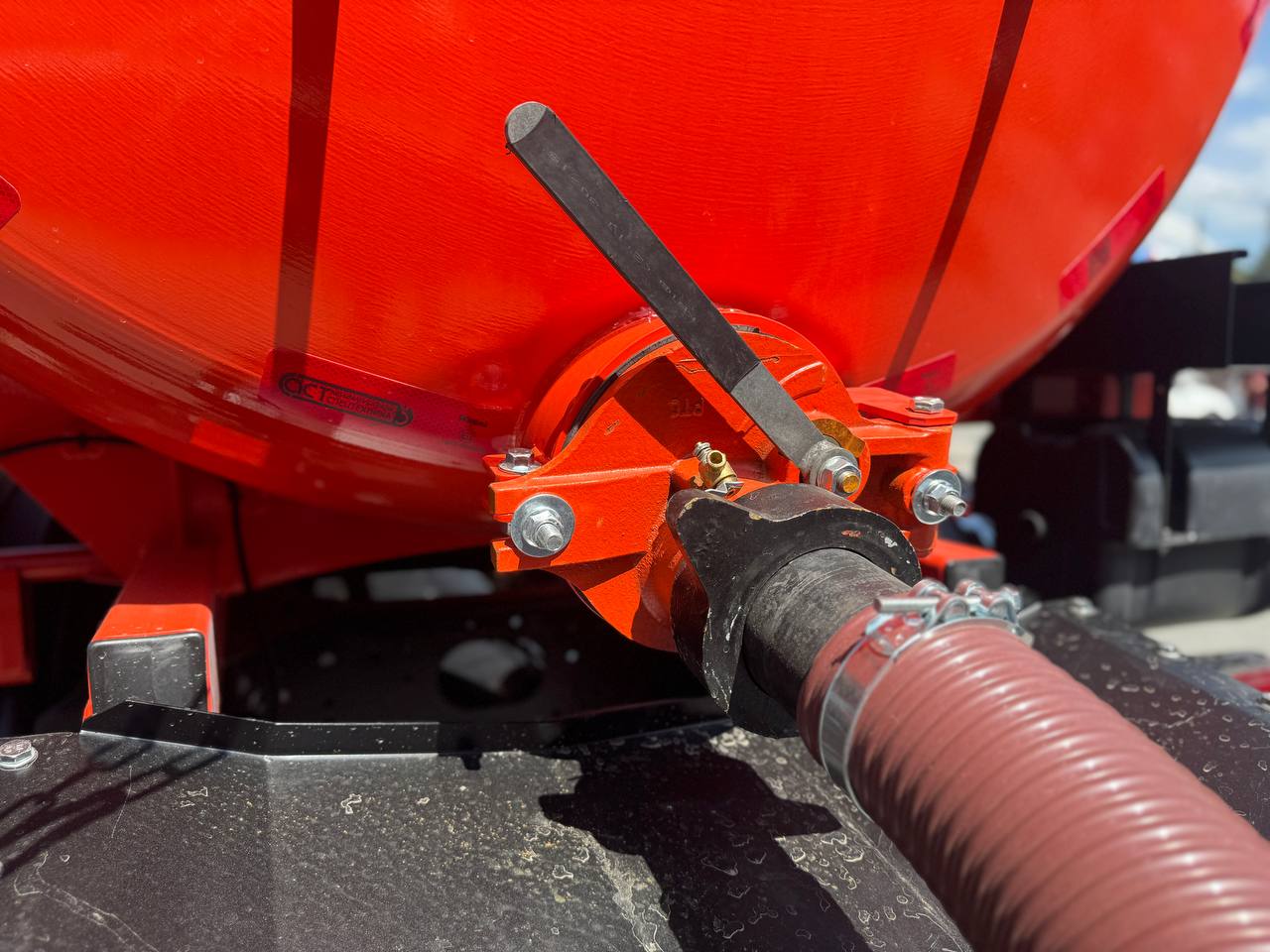

-      Первый запорный клапан с шаром с защитой от переливания

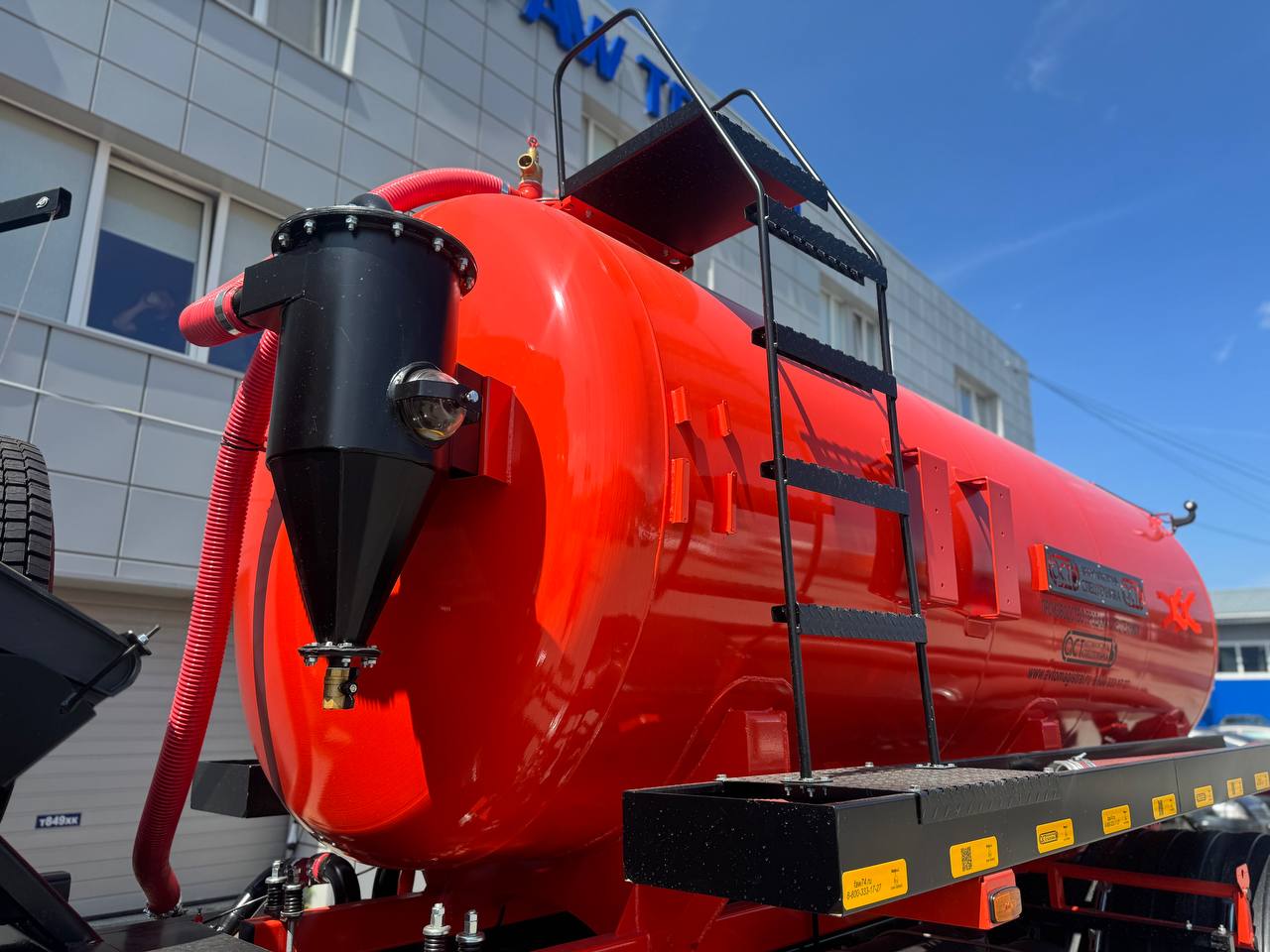

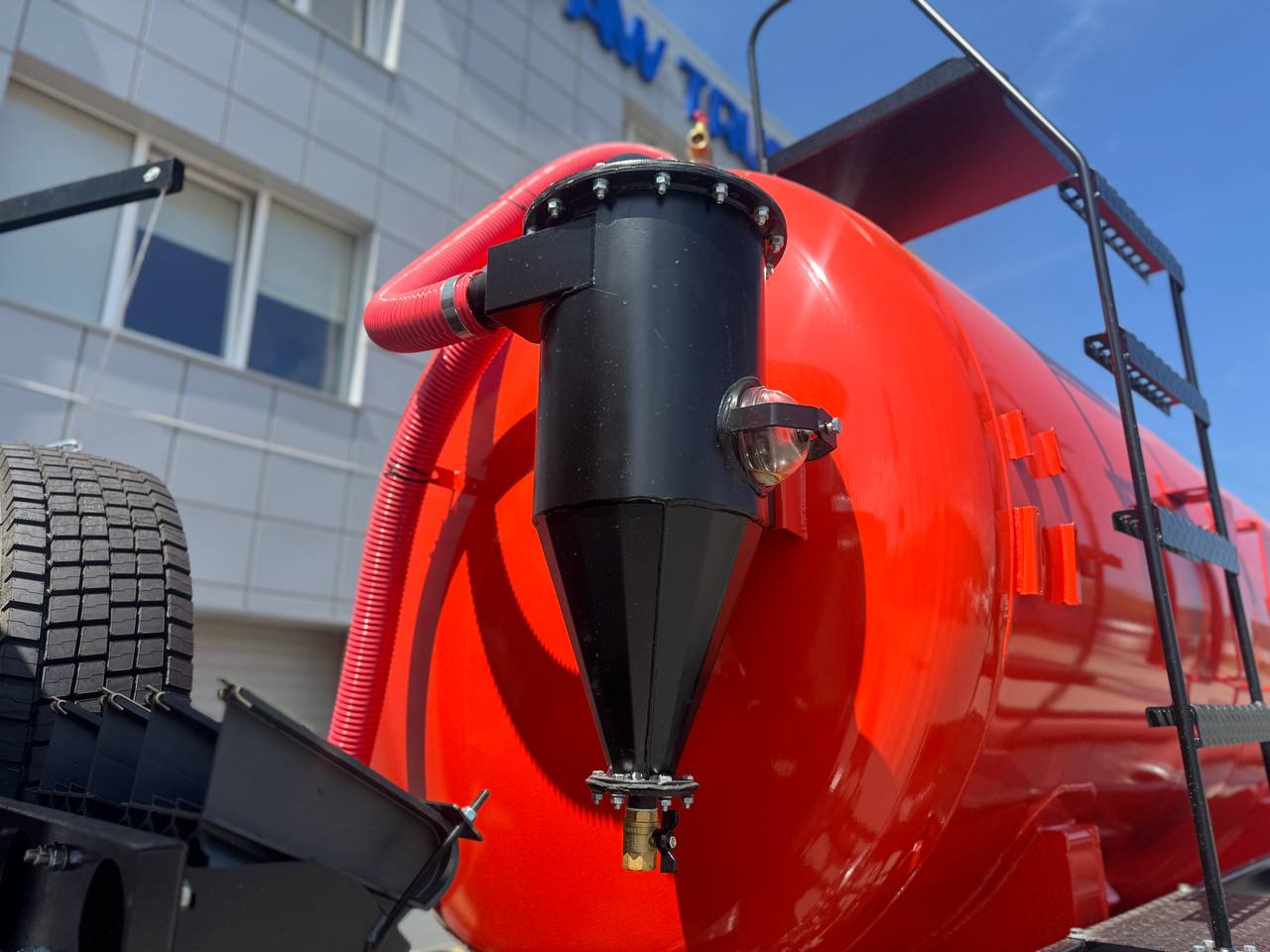

-      Влагоотделитель разборный с шаром от переливания жидкости в насос

-     Отсечка электронная с глушением двигателя при наполнении цистерны для предотвращения попадания закачиваемой жидкости в насос.

Шпангоуты

Наружные из цельного швеллера

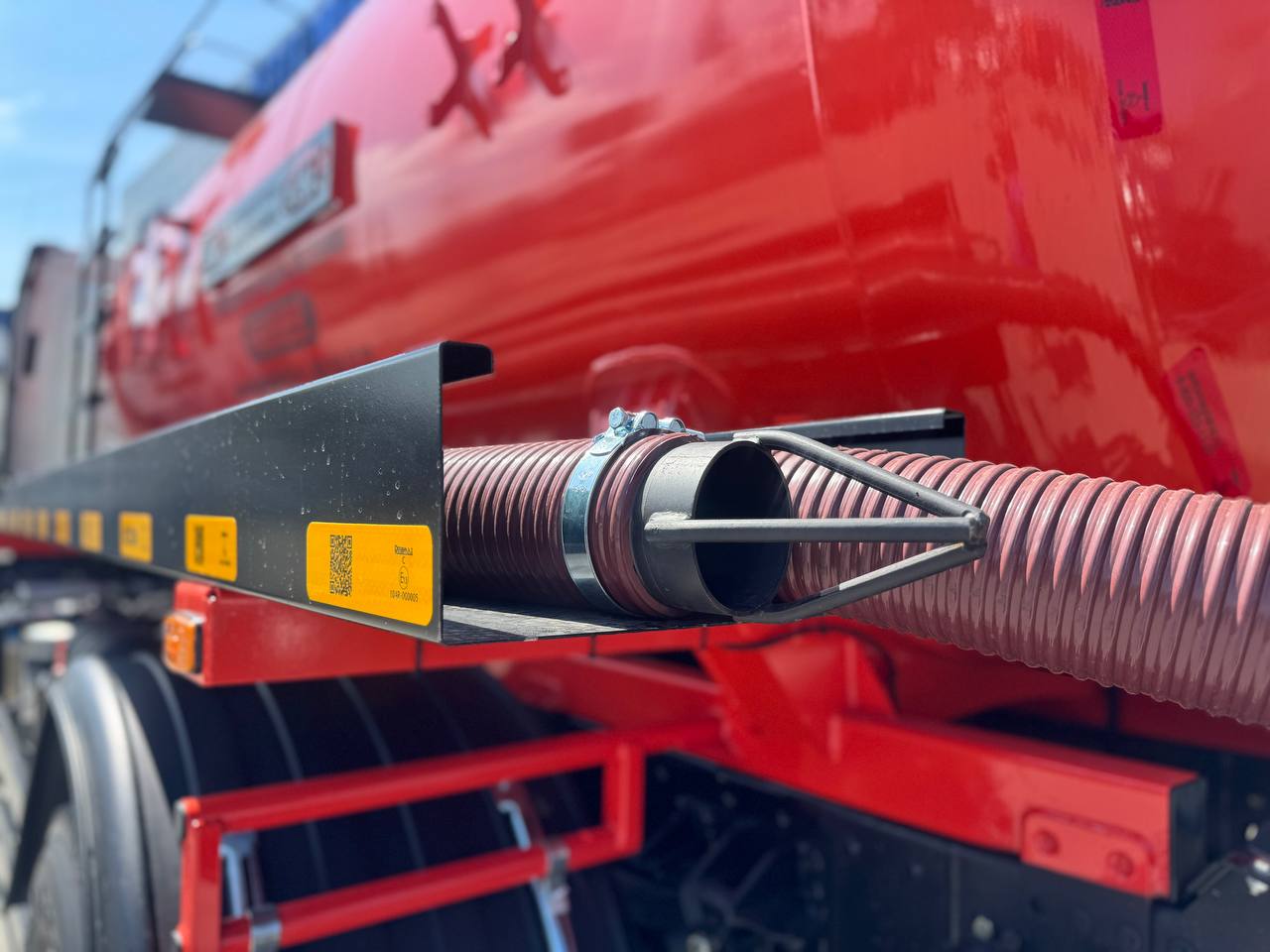

Пеналы

По бокам цистерны металлические пеналы

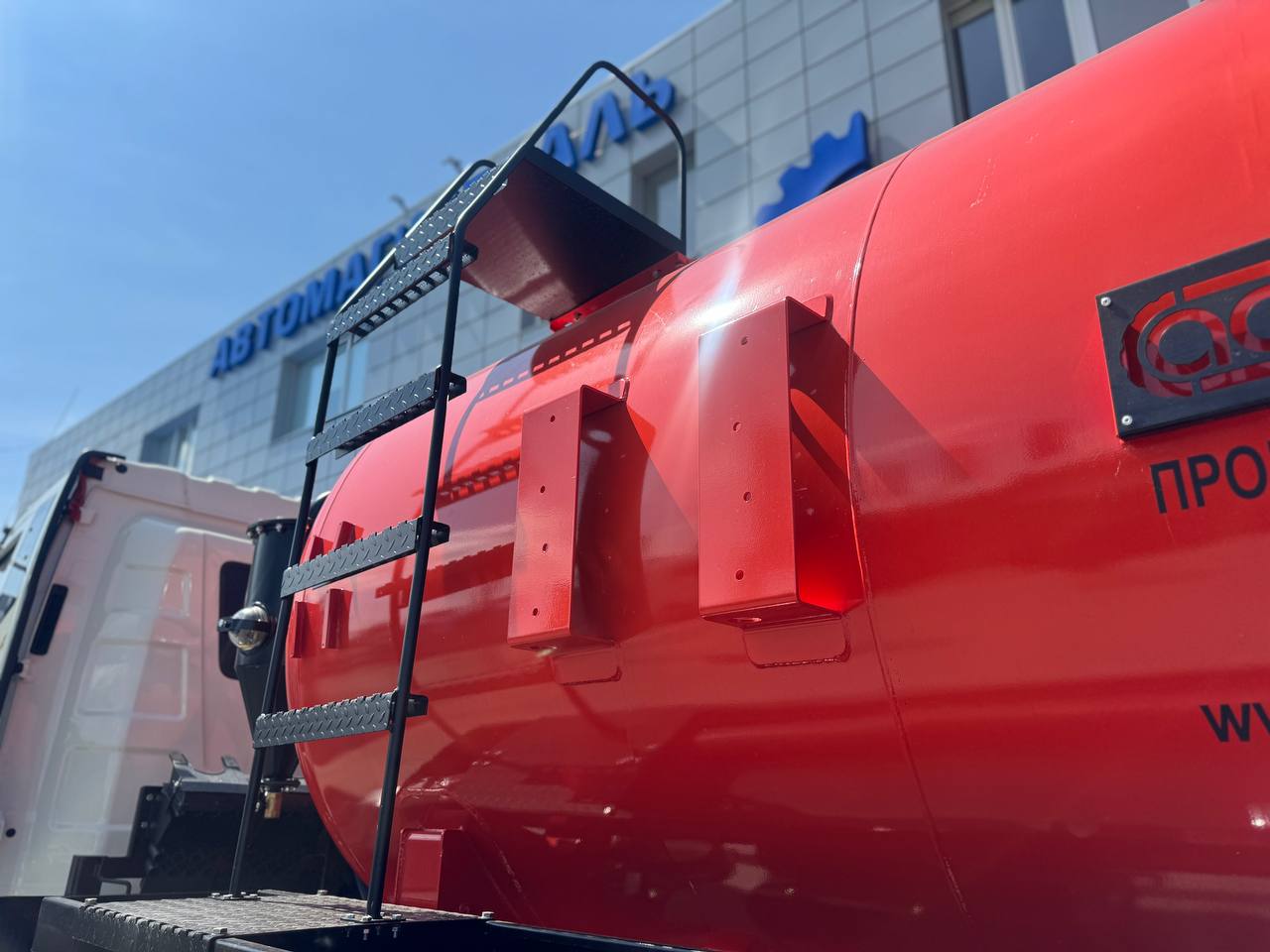

Лестница

Лестница для работы с горловиной

Площадки

Площадка обслуживания горловины из просечного металла, перила

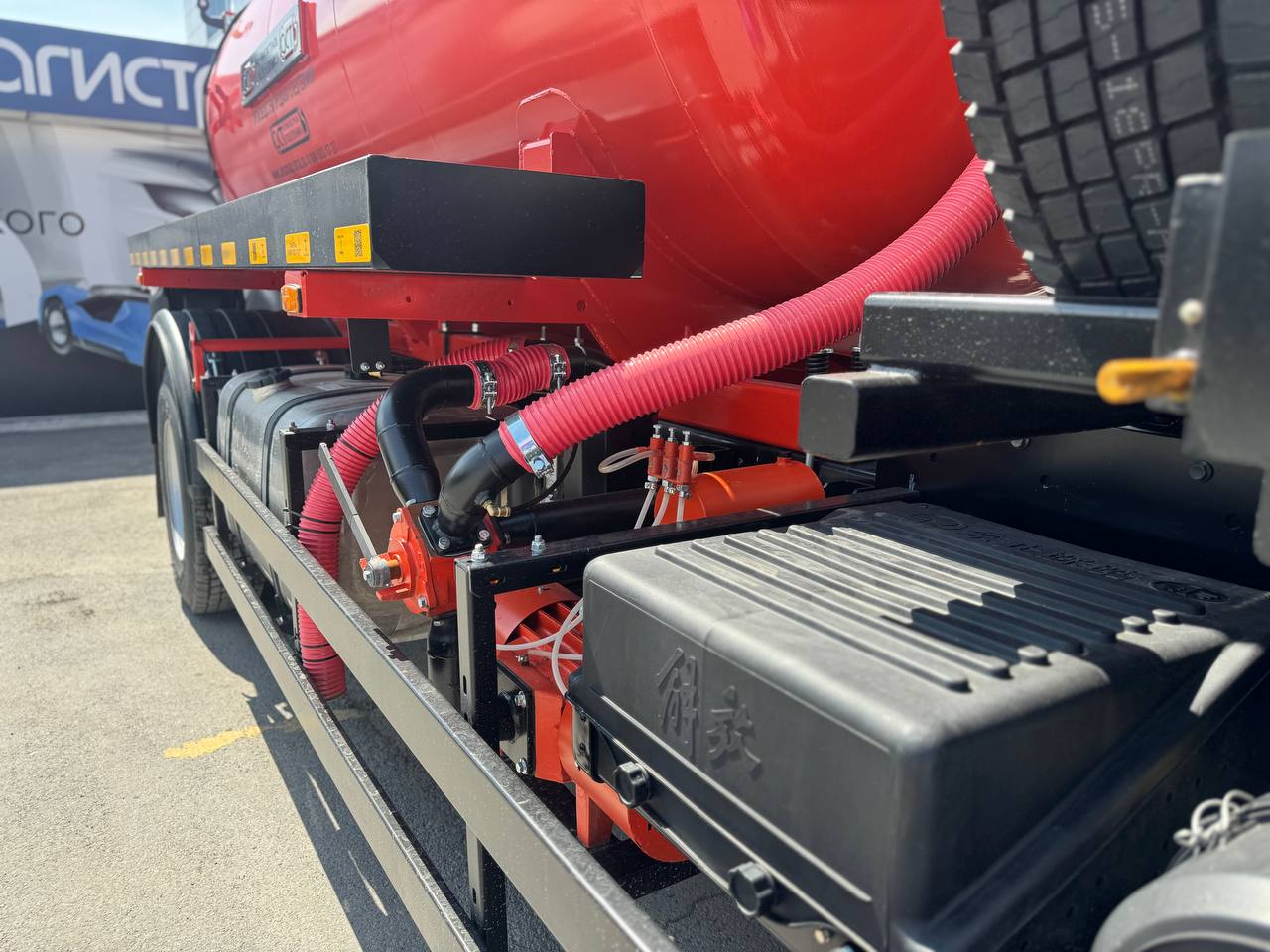

Рукав

Рукав напорно-всасывающий ДУ 100 мм длиной 6 метров

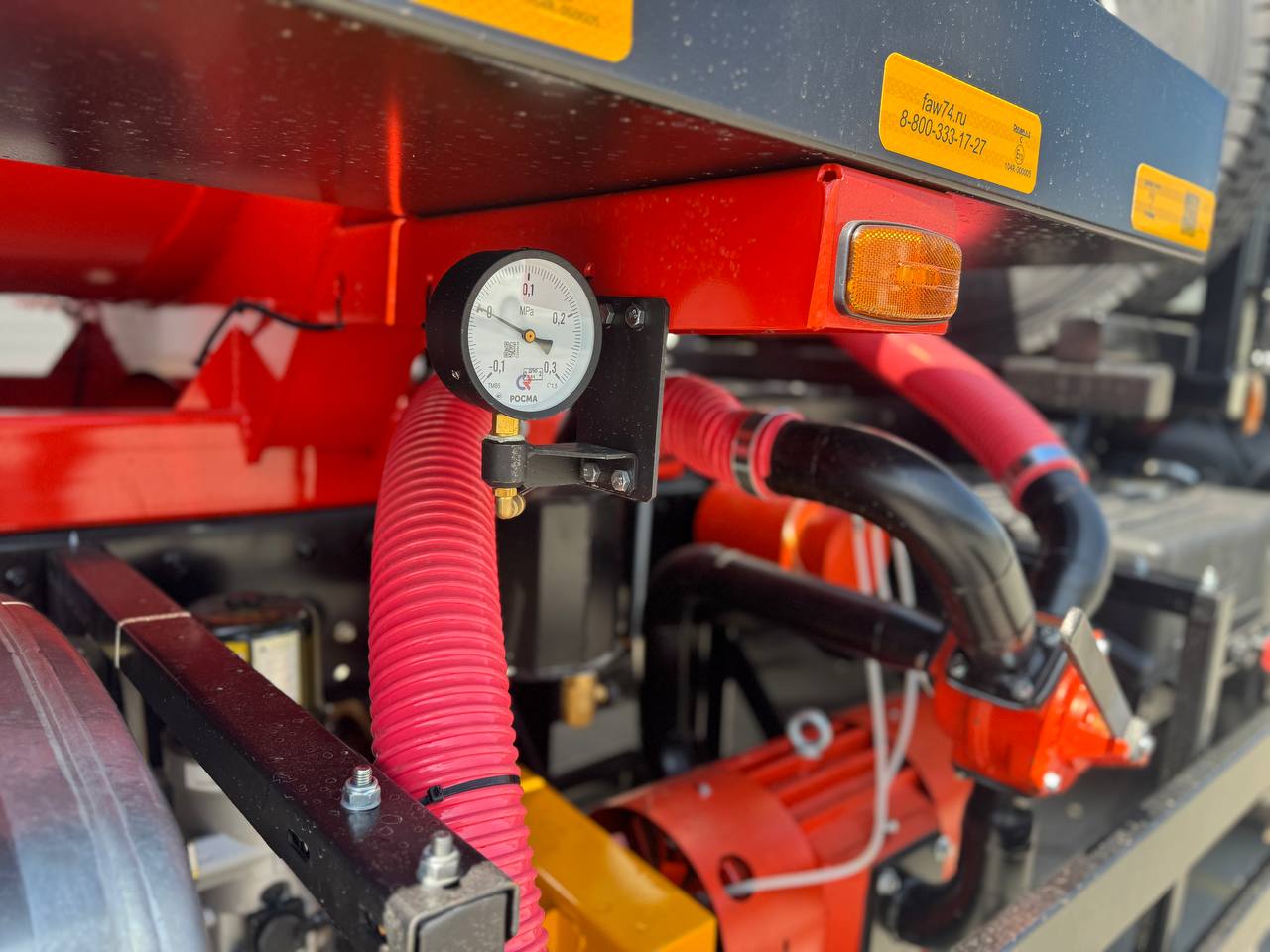

Манометр

Показывающий уровень разряжения, создаваемого насосом внутри цистерны

Смотровое окно

Смотровое окошко на просвет сверху в задней части цистерны. (3 шт.)

Освещение

Прожектор для освещения области работы оператора машины,

Освещение зоны работы насоса и смотрового окна

ДУ-700

Люк для очистки 700 мм
