Faw КМУ 4х2
В современном мире грузовые автомобили с краново-манипуляторными установками (КМУ) играют важную роль в различных отраслях экономики. Особое место занимает модель FAW КМУ 4х2, которая сочетает в себе мощность, маневренность и функциональность. Давайте подробнее рассмотрим технические характеристики и преимущества этой модели.
Основные параметры и комплектация
Колесная формула автомобиля составляет 4х2, что обеспечивает отличную устойчивость и управляемость при движении по различным типам дорог. Габаритные размеры автомобиля колеблются в пределах 8900-11000 мм в длину, 2250 мм в ширину и 3012-3812 мм в высоту. Колесная база может быть настроена в диапазоне от 5000 до 7100 мм, что позволяет оптимально распределить нагрузку на оси.
Двигатель и трансмиссия
Сердце автомобиля – это шестицилиндровый дизельный двигатель FAW CA6DK1-32E53 объемом 7,1 литра. Он развивает мощность 236 кВт (321 л.с.) при 2300 об/мин и обеспечивает максимальный крутящий момент 1150 Н·м в диапазоне 1200-1700 об/мин. Благодаря технологии турбонаддува от Wuxi Cummins Turbo Technologies Co., Ltd. или Hunan Tianyan Machinery Co., Ltd. автомобиль демонстрирует отличные показатели производительности даже при работе на низких оборотах.
Трансмиссия представлена механической коробкой передач FAST 8JS118TC-B с восемью передними и одной задней передачей. Сцепление SACHS/YIDONG DSP350 с гидравлическим приводом и пневмоусилителем обеспечивает плавное переключение передач. Главная передача имеет передаточное число 4,444.
Ходовая часть и тормозная система
- Шасси автомобиля состоит из прочной рамы с профилем 270х75х(7+5) мм и внешней лонжеронной колеей 865 мм.
- Подвеска как спереди, так и сзади рессорная, двухлистовая.
- Шины размерностью 295/80 R22.5 18PR обеспечивают хорошее сцепление с дорогой.
- Тормозная система оборудована барабанными тормозами и системой ABS производства WABCO 4S/4M.
- Объем топливных баков составляет 400 литров, что обеспечивает значительный запас хода без дозаправки.
Кабина и комфорт водителя
Кабина FAW КМУ 4х2 оснащена всем необходимым для длительных рейсов. В стандартную комплектацию входят электростеклоподъемники, климат-контроль, мультимедийная система с USB-входом и видеокамеры внешнего обзора (опция). Для удобства водителя предусмотрены электрорегулировка и электроподогрев зеркал заднего вида, а также электрический подъемник кабины.
Электрооборудование включает аккумуляторы емкостью 150 А·ч и автономный отопитель (опция). Полная масса автомобиля составляет 17800 кг, а полная масса автопоезда – 32800 кг. Максимальная скорость движения достигает 89 км/ч.
Преимущества использования FAW КМУ 4х2
- Высокая надежность и долговечность компонентов
- Экономичный расход топлива благодаря эффективной турбонаддувной системе
- Простота обслуживания и ремонта
- Хорошая проходимость за счет оптимального распределения нагрузки на оси
- Комфортные условия работы водителя
- Возможность установки дополнительного оборудования
- Области применения
Автомобиль FAW КМУ 4х2 используется в следующих сферах:
- Строительство и ремонт дорог
- Жилищно-коммунальное хозяйство
- Логистика и доставка грузов
- Энергетика и связь
- Промышленное строительство
Заключение
FAW КМУ 4х2 представляет собой современный многофункциональный автомобиль, сочетающий в себе высокую производительность, надежность и комфорт. Его технические характеристики и богатая комплектация делают его идеальным выбором для компаний, занимающихся различными видами грузоперевозок и специальных работ. При правильной эксплуатации и своевременном техническом обслуживании этот автомобиль прослужит долгие годы, оправдывая вложенные в него средства.
|
Модель |
Колесная формула |
Мощность, л.с. |
Тип кузова |
Год выпуска |
|

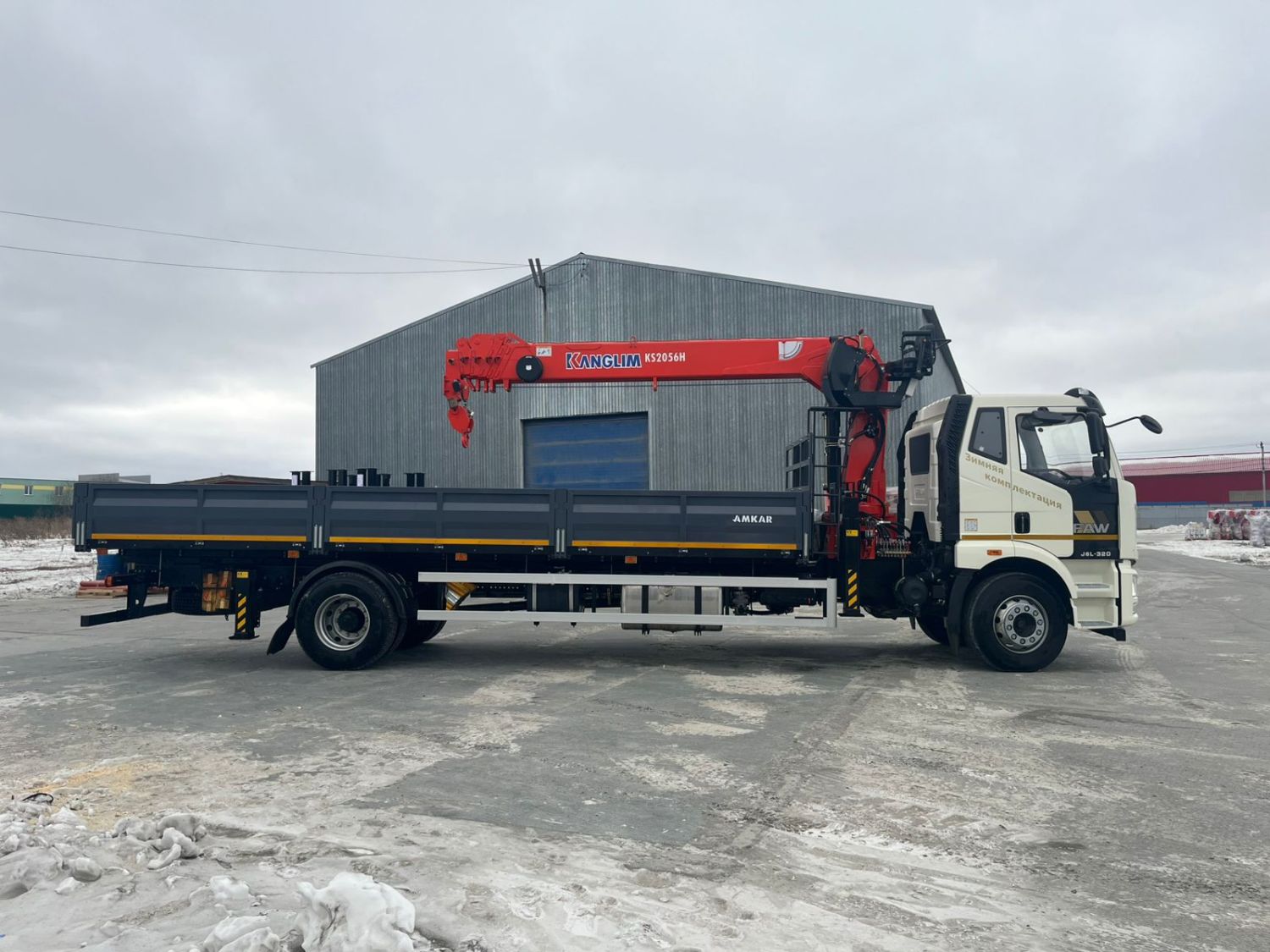

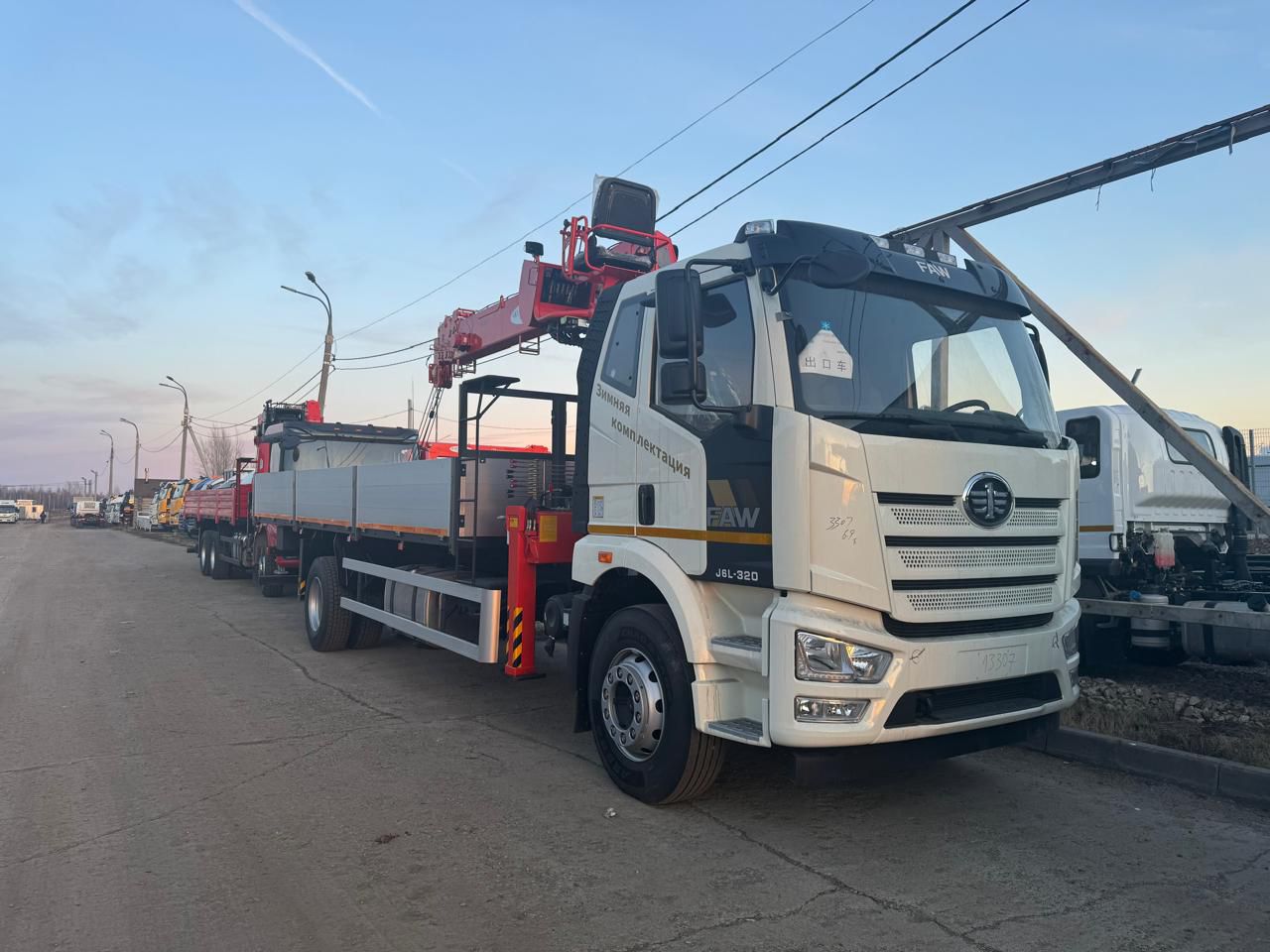

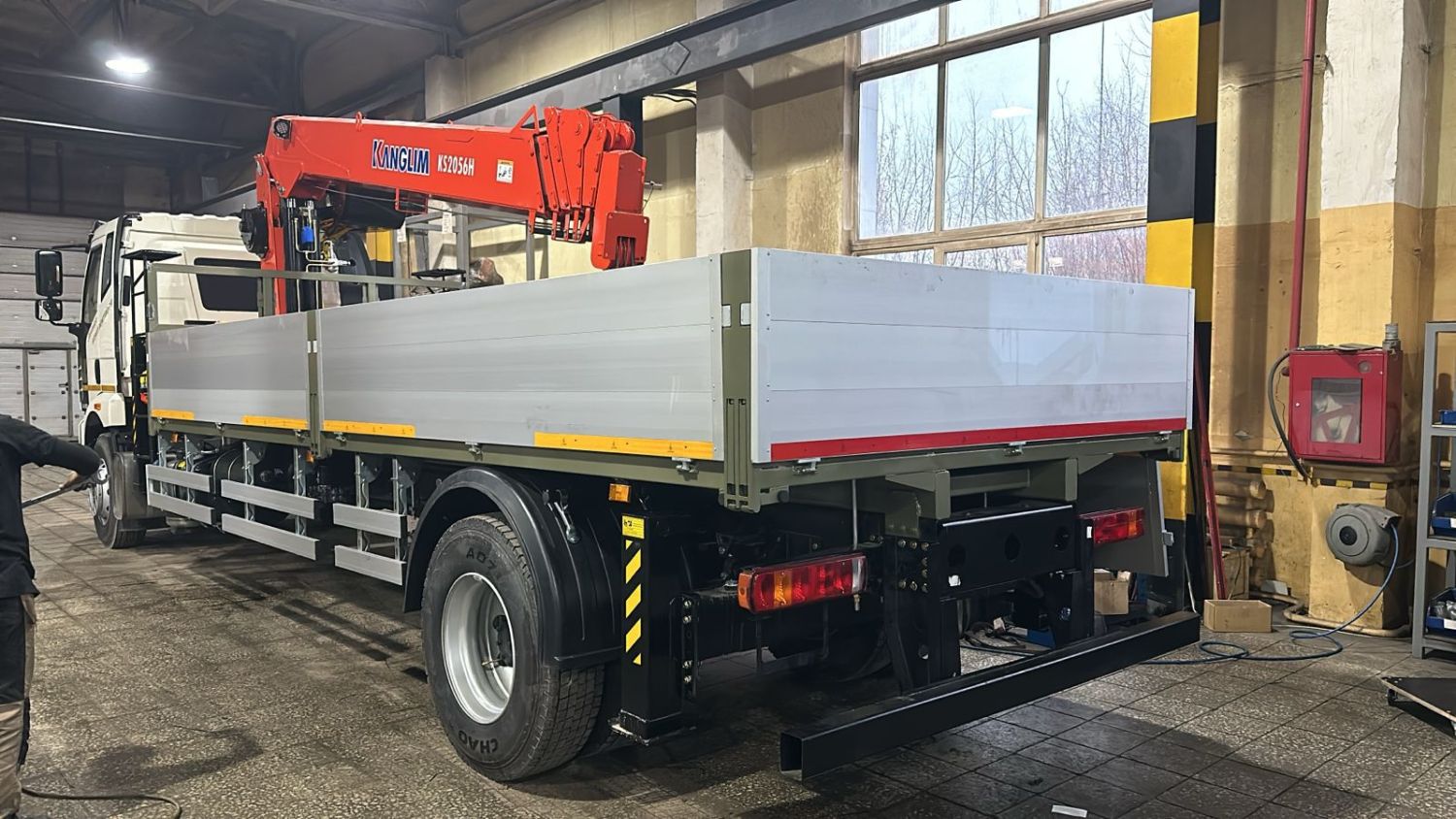

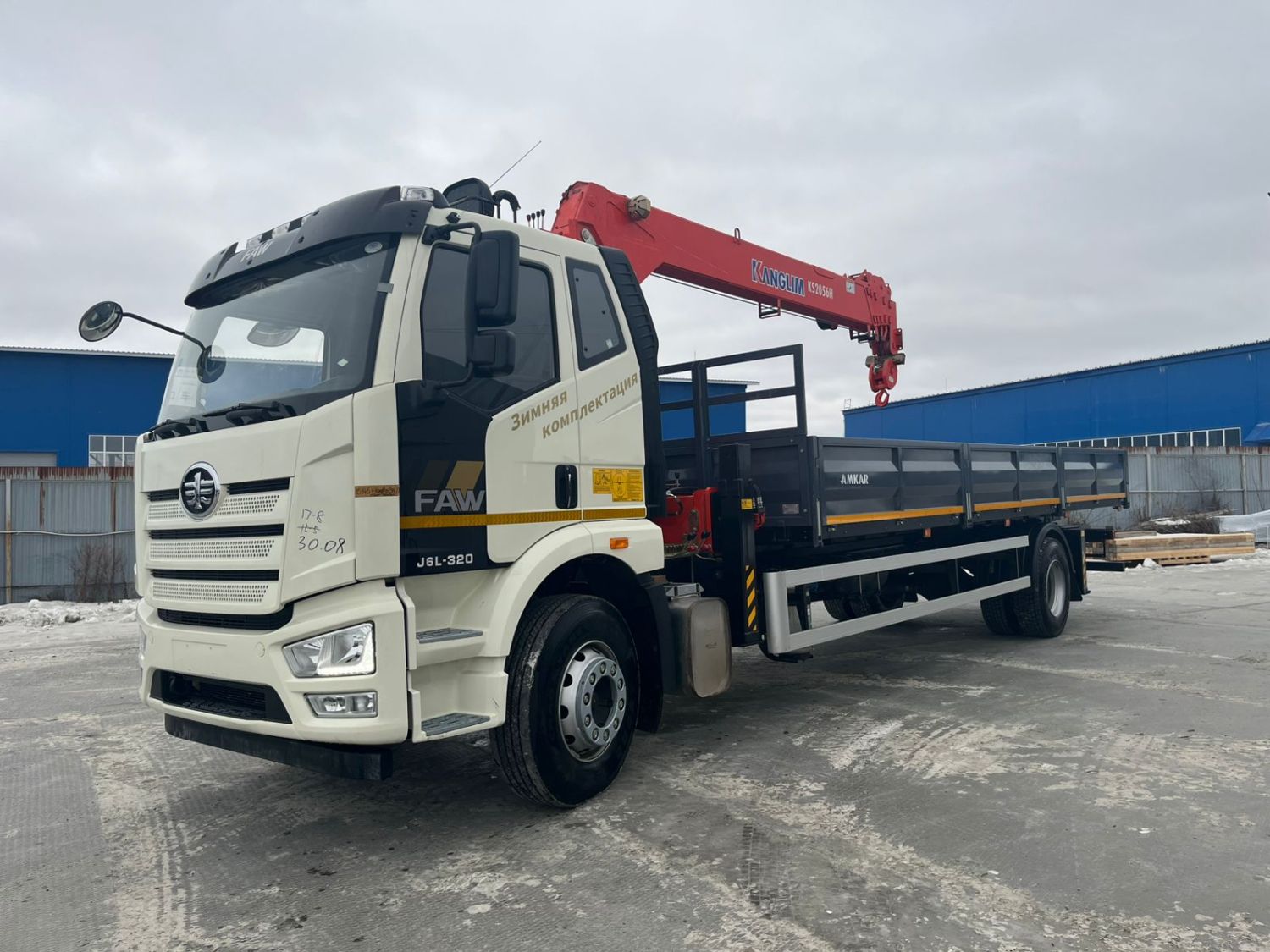

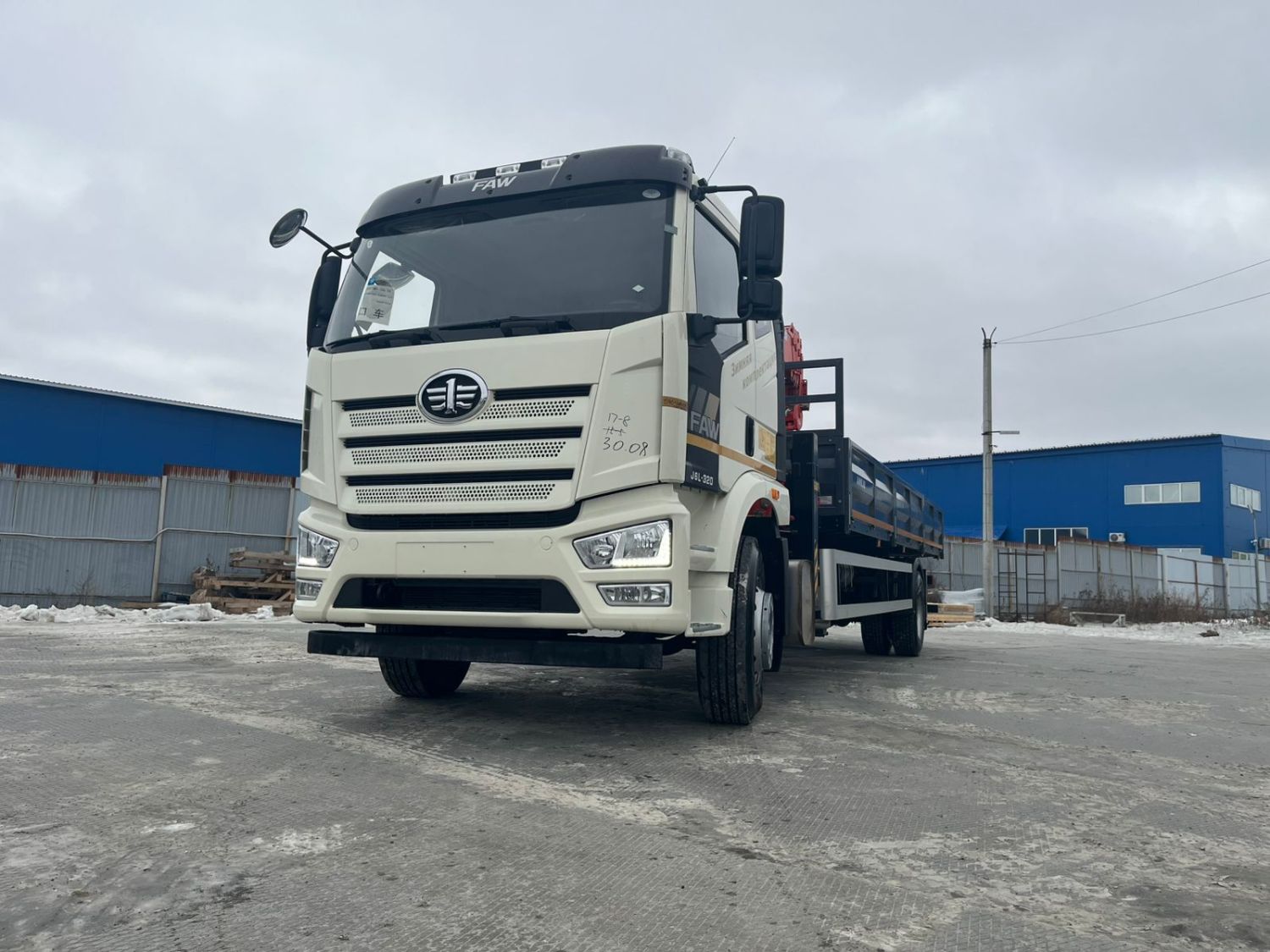

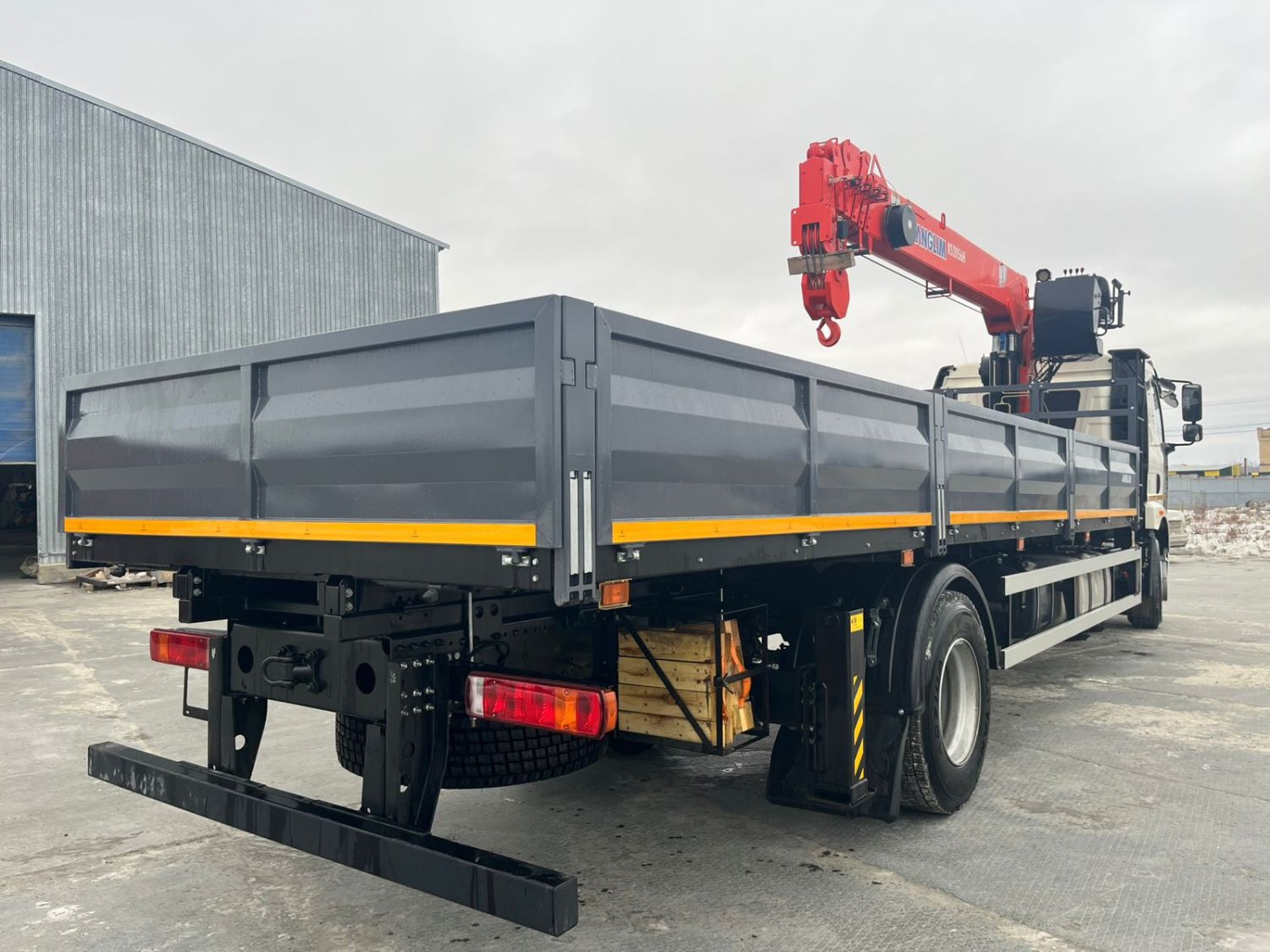

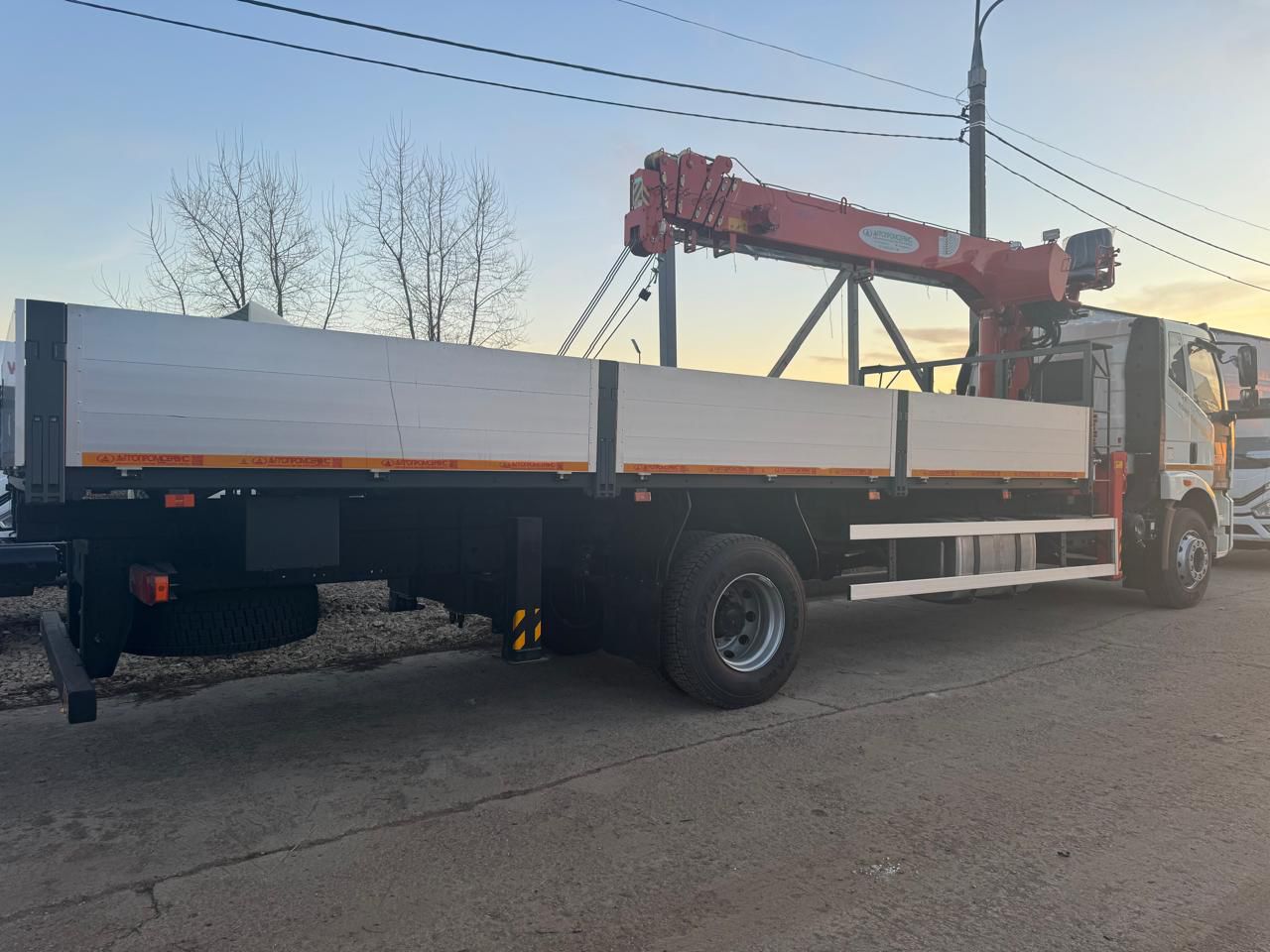

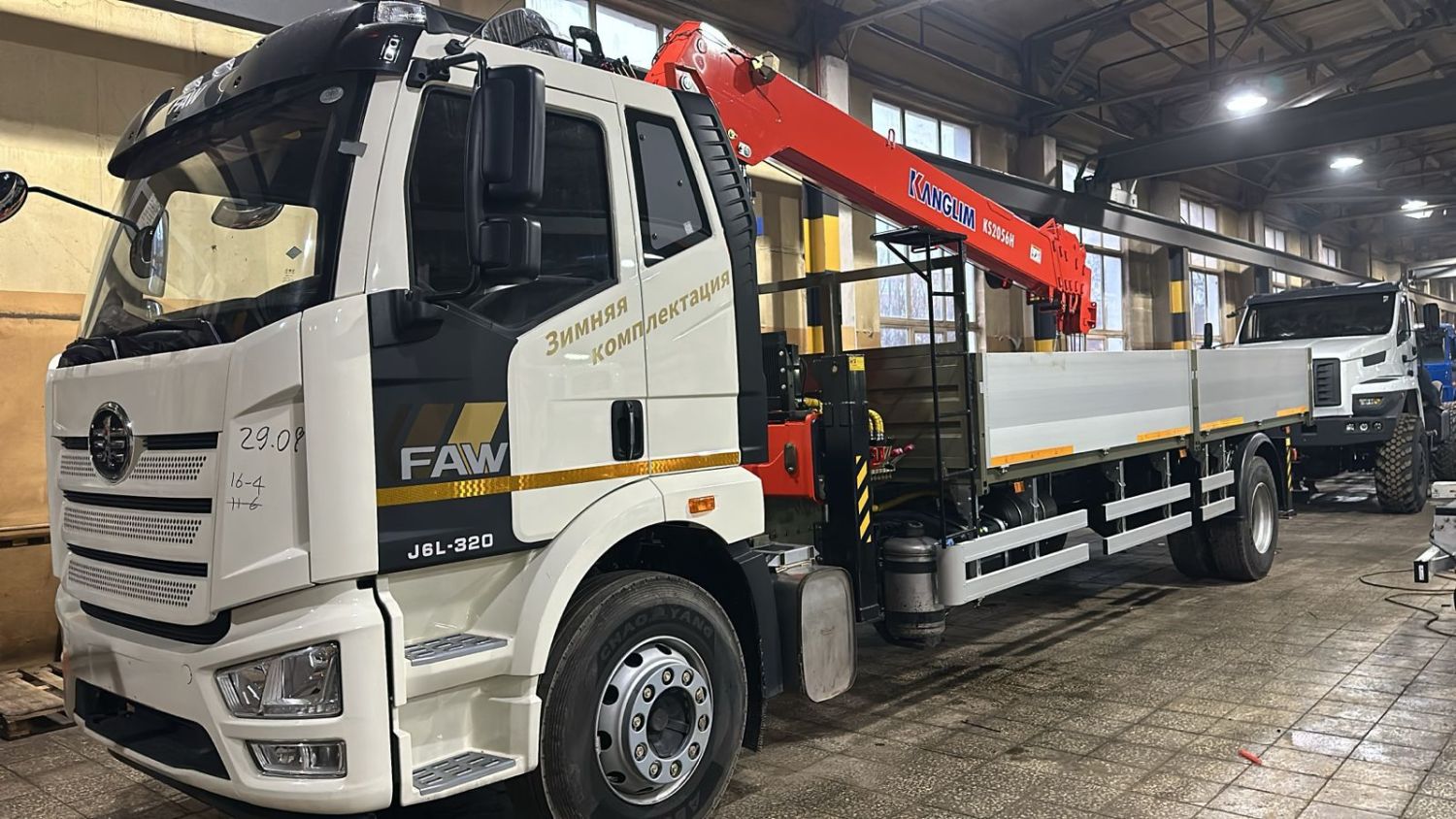

Бортовой автомобиль FAW J6L с КМУ Kanglim 1256 |
4х2 |
320 |
Бортовой с КМУ |
2024 |
|
Основные данные |
Колёсная формула |
4х2 |
|
Габаритные размеры, мм |
8900…11000х2250х3012…3812 |
|
|
Колесная база, мм |
5 000 … 7 100 |
|
|
Полная масса, кг |
17 800 |
|
|
Снаряженная масса, кг |
6 100 … 6 500 |
|
|
Полная масса автопоезда, кг |
32 800 |
|
|
Нагрузка на переднюю ось, кг |
6 300 |
|
|
Нагрузка на заднюю ось, кг |
11 500 |
|
|
Максимальная скорость, км/ч |
89 |
|
|
|
||
|
Двигатель |
Модель двигателя |
FAW, CA6DK1-32E53 |
|
Количество и расположение цилиндров |
6, рядное |
|
|
Топливо |
дизельное топливо |
|
|
Экологический класс |
5 |
|
|
|
Мощность двигателя |
236 кВт / 321 л.с. при 2 300 об/мин |
|
Максимальный крутящий момент |
1 150 Н·м при 1 200…1 700 об/мин |
|
|
Объем двигателя |
7,1 л |
|
|
Степень сжатия |
18 |
|
|
Блок управления |
Continental, FEUP07A |
|
|
ТНВД |
BOSCH, 02113696 |
|
|
Форсунки |
BOSCH, 0490 |
|
|
Турбонагнетатель |
Wuxi Cummins Turbo Technologies Co., Ltd. (HX40W) или Hunan Tianyan Machinery Co., Ltd. (HP76-4) BWTS (S200G) |
|
|
|
|
|
|
Трансмиссия |
Сцепление |
SACHS/YIDONG, DSP350, сухое, однодисковое, с гидравлическим приводом и пневмоусилителем |
|
КПП |
FAST, 8JS118TC-B |
|
|
Тип КПП |
Механический с ручным управлением, число передач: вперед – 8, назад – 1, с прямой передачей, синхронизированная |
|
|
Наличие КОМ |
опция |
|
|
Главная передача |
i=4,444, одинарная, гипоидная |
|
|
Ретардер |
нет, только моторный тормоз-замедлитель |
|
|
|
|
|
|
Шасси |
Рама(профиль), мм |
270х75х(7+5) |
|
Рама(внешняя лонжеронная колея), мм |
865 |
|
|
Подвеска передняя |
рессорная, 2 листа |
|
|
Подвеска задняя |
рессорная, 2 листа |
|
|
Шины |
295/80 R22.5 18PR |
|
|
Барабанные тормоза |
да |
|
|
Блок АБС |
WABCO 4S/4M |
|
|
Топливные баки |
400 литров |
|
|
|
|
|
|
Кабина |
Кабина со спальным местом |
Да |
|
Электростеклоподъёмники |
Да |
|
|
Климат-контроль |
Да |
|
|
Мультимедийная система |
Да, с USB |
|
|
Видеокамеры внешнего обзора |
Да (опция) |
|
|
|
|
|
|
Электро- оборудование |
Аккумуляторы |
150 А·ч |
|
Автономный отопитель |
Да (опция) |
|
|
Электрорегулировка и электроподогрев зеркал заднего вида |
Да |
|
|
Электрический подъёмник кабины |
Да |
|
Основные технические характеристики КМУ
|
|
Марка, модель |
|
KANGLIM KS2056H |
|||
|
|
Производитель |
|
KANGLIM GO. Ltd. (Ю. Корея) |
|||
|
|
Тип |
|
Кран-манипулятор тросовый, телескопический |
|||
|
|
Грузовой момент, т/м |
|
18 |
|||
|
|
Максимальная грузоподъемность, кг |
|
8000 |
|||
|
|
Грузоподъемность по секциям, кг/м |
1 |
3850/4,7 2050/7,9 1300/10,9 900/14,1 |
|||
|
|
2 |
|||||
|
|
3 |
|||||
|
|
4 |
|||||
|
|
5 |
600/17,2 430/20,3 |
|
|||
|
6 |
|
|||||
|
Максимальный рабочий радиус, м |
|
20,3 |
|
|||
|
Максимальная высота подъема, м |
|
23,3 |
|
|||
|
Тип стрелы |
|
6-гранная |
|
|||
|
Количество секций |
|
6 (1 основная, 5 выдвижных) |
|
|||
|
Угол наклона, гр |
|
-17 ~ 80 |
|
|||
|
Угол вращения, оборот |
|
360 непрерывно |
|
|||
|
Скорость вращения, оборот/мин |
|
2,5 |
|
|||
|
Пост управления |
|
верхний |
|
|||
|
Гидросистема |
|
2-х поточная |
|
|||
|
Система охлаждения |
|
стандартная |
|
|||
|
Размах аутригеров, м |
|
передние 5,9 задние 4,5 (гидравлические выдвижные) |
|
|||
Гарантийный период составляет:
· Общая гарантия: 18 месяцев / 180 000 км
· На коробку передач: 12 месяцев/120 000 км
· На двигатель: 18 месяцев/180 000 км.
· На КМУ: 12 месяцев/ 1000м/ч
