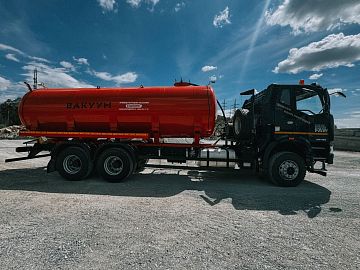

Автоцистерна вакуумная АКН: надежное решение для транспортировки жидких грузов
Современные логистические компании и предприятия, работающие с жидкими грузами, требуют специализированной техники, способной обеспечить безопасность, эффективность и удобство перевозок. Одним из таких решений является автоцистерна вакуумная АКН , которая сочетает в себе высокие технические характеристики и универсальность применения. В данной статье мы рассмотрим особенности, преимущества и ключевые характеристики автоцистерны FAW 6×6, а также определим, почему она становится незаменимым помощником в различных отраслях.
Особенности конструкции автоцистерны вакуумной АКН
Основные характеристики
-
Вместимость цистерны
Объем цистерны составляет 20 м³ , что делает её идеальным выбором для средних и крупных объемов перевозок. Такая вместимость позволяет минимизировать количество рейсов и снизить затраты на логистику. -
Количество секций
Цистерна имеет одну секцию , что упрощает процесс загрузки и разгрузки, а также снижает риск смешивания различных продуктов. -
Форма поперечного сечения
Форма цистерны — чемоданного типа . Такая конструкция обеспечивает равномерное распределение нагрузки и устойчивость при движении, особенно в условиях бездорожья. -
Материал цистерны
Материал изготовления — сталь марки 09Г2С с толщиной стенки 4 мм . Этот материал обладает высокой прочностью, коррозионной стойкостью и долговечностью, что особенно важно при работе с агрессивными жидкостями. -
Автоматическая сварка
Обечайка цистерны сваривается автоматически с использованием роботизированных технологий. Это гарантирует высокое качество швов и исключает вероятность протечек. -
Донные клапаны
Наличие донных клапанов обеспечивает удобство слива жидкости и предотвращает образование остатков продукта в цистерне. -
Безопасность
Автоцистерна оснащена рядом элементов, повышающих безопасность эксплуатации:- Противооткатные башмаки для фиксации автомобиля на склонах.
- Катушка заземления для защиты от статического электричества.
- Огнетушители и ящик для песка для быстрого реагирования в случае возгорания.
-
Система раздачи топлива (СРТ)
Система раздачи топлива включает напорные рукава длиной 4 метра , что обеспечивает удобство при выгрузке продукции.
Преимущества автоцистерны FAW 6×6
Высокая проходимость
Благодаря колесной формуле 6×6 автоцистерна обладает отличной проходимостью. Это делает её незаменимой в условиях бездорожья, на строительных площадках и в труднодоступных регионах.
Универсальность применения
Автоцистерна FAW 6×6 подходит для перевозки различных видов нефтепродуктов, включая:
- Бензин;
- Дизельное топливо;
- Моторные масла;
- Прочие жидкие химические вещества.
Её конструкция и материалы позволяют работать с широким спектром жидкостей, сохраняя их качество и чистоту.
Маневренность
Несмотря на внушительные габариты, автоцистерна отличается хорошей управляемостью и маневренностью. Это особенно важно при работе в ограниченном пространстве, например, на складах или строительных площадках.
Надежность и долговечность
Использование стали марки 09Г2С и автоматической сварки гарантирует длительный срок службы цистерны. Все компоненты проходят строгий контроль качества, что исключает вероятность поломок и аварийных ситуаций.
Технические характеристики базового шасси FAW 6×6
Для установки автоцистерны используется базовое шасси FAW 6×6, которое отличается высокой производительностью и надежностью. Рассмотрим его основные характеристики:
Двигатель
- Тип: дизельный с турбонаддувом;
- Мощность: до 420 л.с. ;
- Экологический стандарт: Евро-5 .
Коробка передач
- Тип: механическая, синхронизированная;
- Количество передач: 12 вперед, 2 назад.
Подвеска
- Передняя: зависимая, на рессорах;
- Задняя: зависимая, на рессорах.
Габаритные размеры
- Длина: 9 700 мм ;
- Ширина: 2 500 мм ;
- Высота: 3 500 мм .
Колесная формула
- 6×6 , что обеспечивает высокую проходимость.
Тормозная система
- Рабочая: пневматическая, двухконтурная;
- Стояночная: механическая, с пружинными энергоаккумуляторами.
Применение автоцистерны вакуумной АКН
Нефтегазовая отрасль
Автоцистерна активно используется для транспортировки нефтепродуктов, включая бензин, дизельное топливо и масла. Её герметичность и прочность обеспечивают сохранность продукции даже при длительных перевозках.
Строительство
На строительных площадках автоцистерна применяется для доставки топлива для спецтехники и оборудования. Высокая проходимость позволяет работать в любых условиях, включая грязь и бездорожье.
Сельское хозяйство
В сельском хозяйстве автоцистерна используется для перевозки воды, удобрений и других жидкостей, необходимых для работы техники и обработки полей.
Химическая промышленность
Благодаря устойчивости материала к агрессивным средам, автоцистерна подходит для транспортировки химических веществ, таких как кислоты, щелочи и растворители.
Как выбрать и купить автоцистерну вакуумную АКН?
При выборе автоцистерны важно учитывать следующие факторы:
-
Объем перевозок
Определите, какой объем продукции вы планируете перевозить. Для средних и крупных объемов подойдет модель с вместимостью 20 м³ . -
Требования к материалам
Убедитесь, что цистерна изготовлена из качественной стали (например, 09Г2С) и оснащена автоматической сваркой. -
Проходимость
Если вы работаете в условиях бездорожья, выбирайте модели с колесной формулой 6×6 . -
Базовое шасси
Проверьте характеристики шасси, включая мощность двигателя, тип коробки передач и тормозную систему. -
Дополнительное оборудование
Обратите внимание на наличие противооткатных башмаков, катушки заземления и системы раздачи топлива. -
Производитель и гарантия
Приобретайте автоцистерну у проверенного производителя, который предоставляет гарантию и сервисное обслуживание.
Заключение
Автоцистерна вакуумная АКН 10 — это современное и надежное решение для транспортировки жидких грузов. Она сочетает в себе высокие технические характеристики, универсальность применения и удобство эксплуатации. Благодаря прочной конструкции, высокой проходимости и маневренности, автоцистерна FAW 6×6 становится незаменимым помощником в нефтегазовой отрасли, строительстве, сельском хозяйстве и других сферах.
Если вы хотите повысить эффективность своей работы и обеспечить безопасность перевозимой продукции, обратите внимание на автоцистерны вакуумные АКН. Они не только соответствуют всем современным требованиям, но и гарантируют долговечность и надежность.
- Насос: Высокопроизводительный для эффективной подачи.
- Рекуперация: Системы для оптимизации расхода топлива.
- ДВС: CA6DM2-42E51 (420 л.с.) – мощный и надежный двигатель.
- КПП: FAW CA10TAX190M2 – обеспечивает гладкое переключение передач.
- МОБ: Механическая операция блока.
- МКБ: Модуль контроля безопасности.
- Шины: 315/80 R 22,5 – устойчивость на дороге и долговечность.
Дополнительные удобства:

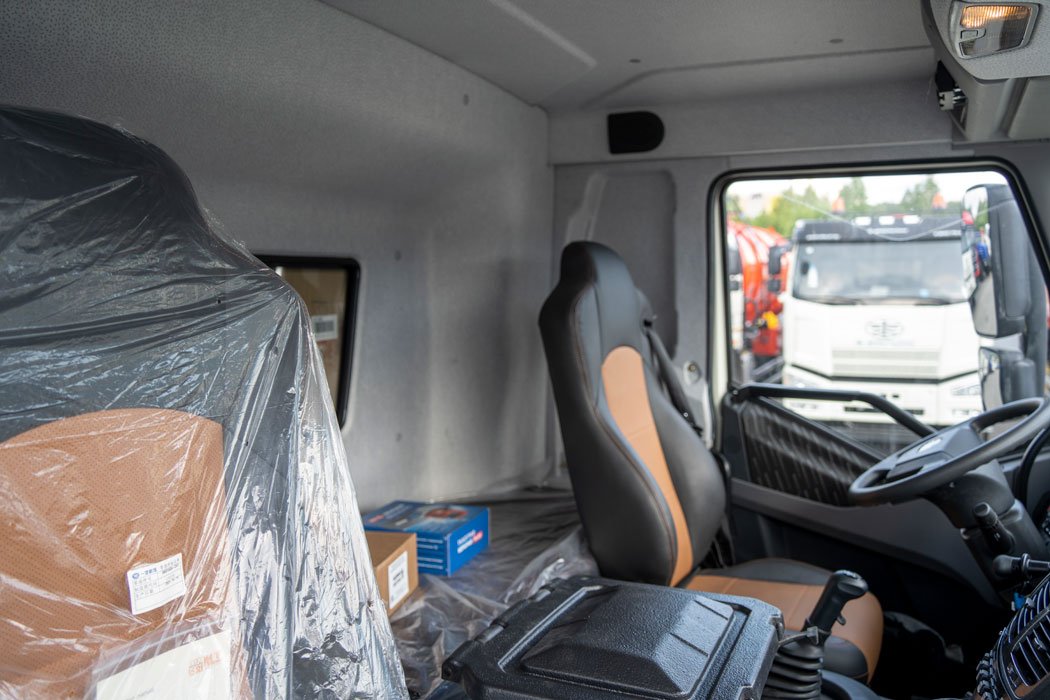

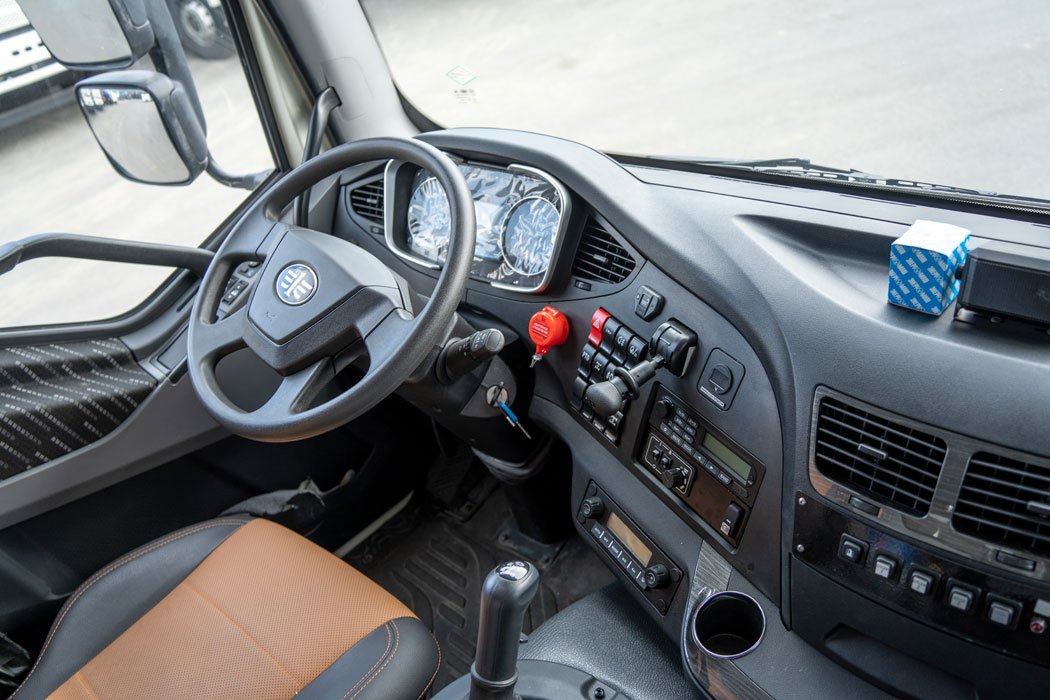

- Кабина: Со спальным местом для комфортных поездок.
- Кондиционер: Обеспечивает комфортный микроклимат в кабине.
- Независимый отопитель: Webasto Air Top 2000 – для обогрева салона без работающего двигателя.
Безопасность и функциональность:
- УВЭОС: Устройство для ведения учета и учета операций с ГСМ.
- Держатели для табличек: Удобное место для размещения информации.
- Пеналы для огнетушителя: Обеспечивают готовность к обеспечению безопасности.
- Тахограф под ADR: Для соблюдения норм по перевозке опасных грузов.
- Кнопки отключения массы в кабине: Соответствуют требованиям ДОПОГ.
- Наружная кнопка отключения массы: По стандарту IP65 – защитят от погодных условий.
Дополнительное оборудование:
- Набор ДОПОГ: Для соблюдения всех норм и правил.
- Колпачки на клеммы АКБ: Предотвращают окисление и повреждения.
Параметры масс
Снаряженная масса, кг 17 225
Полная масса, кг 34 505
Распределение нагрузки от автомобиля полной массы
На передний мост, кг 7 780
На заднюю тележку, кг 26 725
Цистерна
Форма поперечного сечения цистерны Чемодан
Материал цистерны сталь 09Г2С, 4 мм
Конструкция цистерны
Автоматическая сварка обечайки роботом.
Донышки полусферической формы
фланжированные холоднокатаные. Усиленные
накладки по бокам цистерны и в зоне ложементов
(бронелисты). УЗИ контроль сварочных швов.
Волнорезы
Полусферической формы фланжированные
холоднокатаные, смещенные от сварных швов
обечаек, с инспекционными люками-лазами,
смещенными от оси цистерны, площадь
перекрытия не менее 70%
Крепление цистерны
Крепление цистерны к надрамнику посредством
одной качающейся опоры, и двух опор с жестким
болтовым креплением. Надрамник закреплен на
раме автомобиля в соответствии с
рекомендациями изготовителя шасси.
Соответствует требования ДОПОГ.

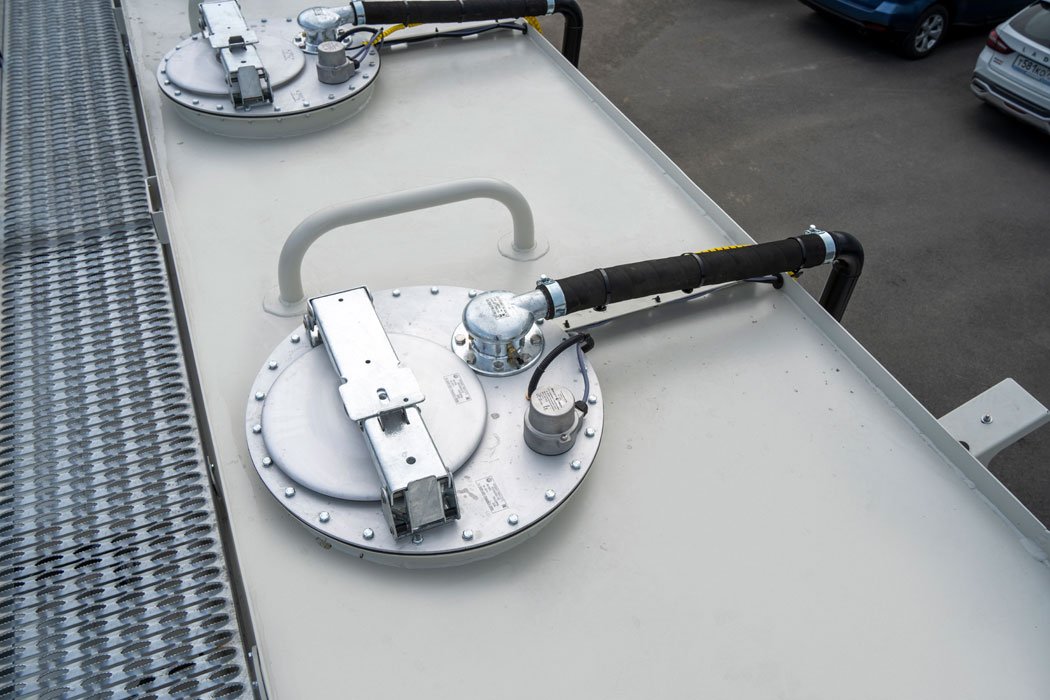

Крышка люка алюминиевая

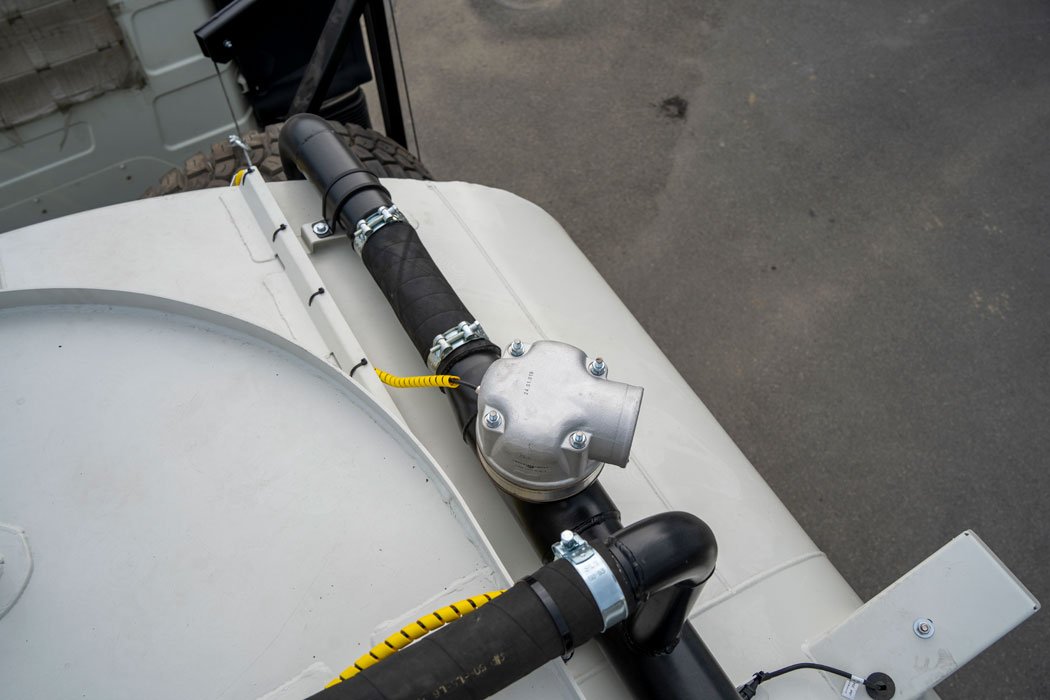

Устройство дыхательное УД2-80 (фланцевое)
Донный клапан, мм Ду 100, с пневмоуправлением
Лестница на площадку обслуживания
заливной горловины заднее расположение
Поручень с левой стороны площадки обслуживания

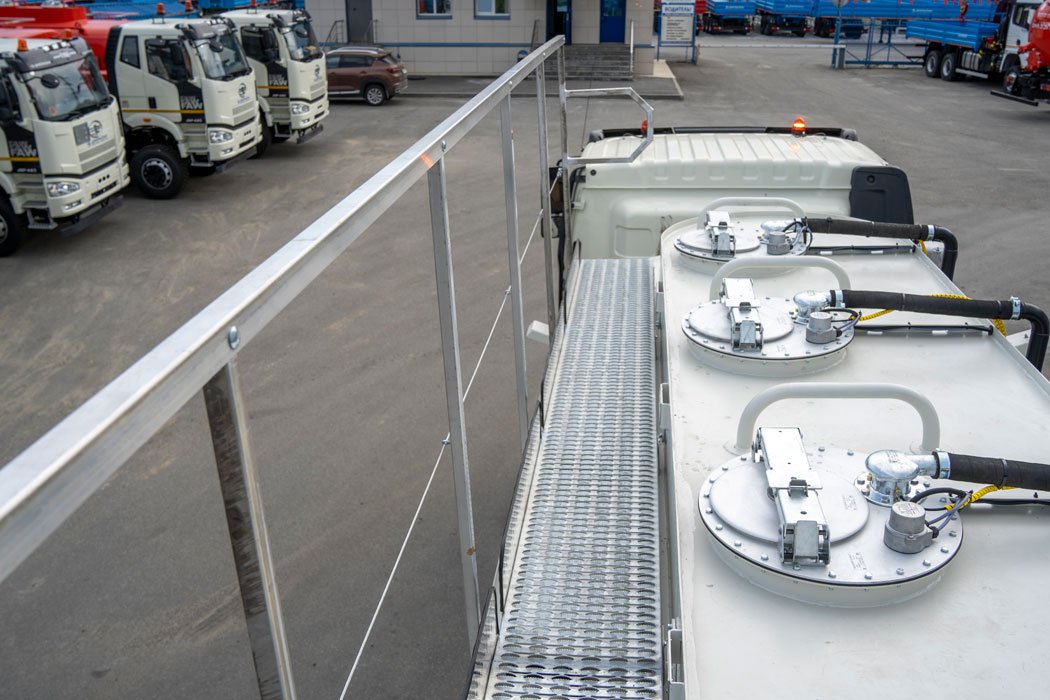

Площадка обслуживания из перфорированного оцинкованного листа с
противоскользящим эффектом
Противооткатные башмаки пластиковые
Огнетушитель, шт. ОП-6, 2 шт.
Катушка заземления в ящике СРТ

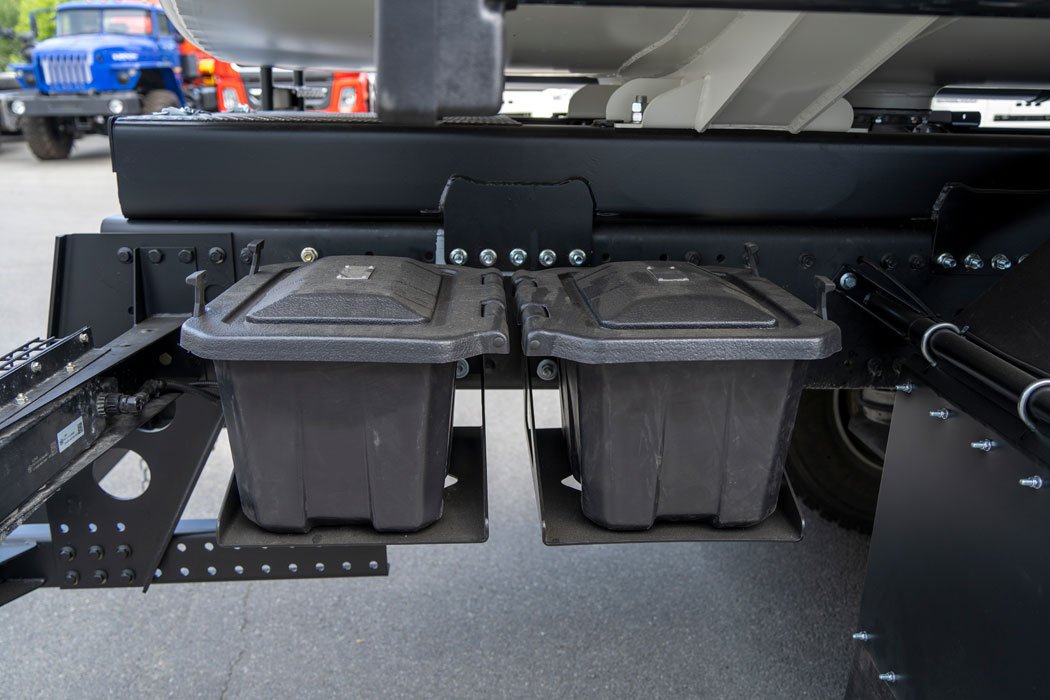

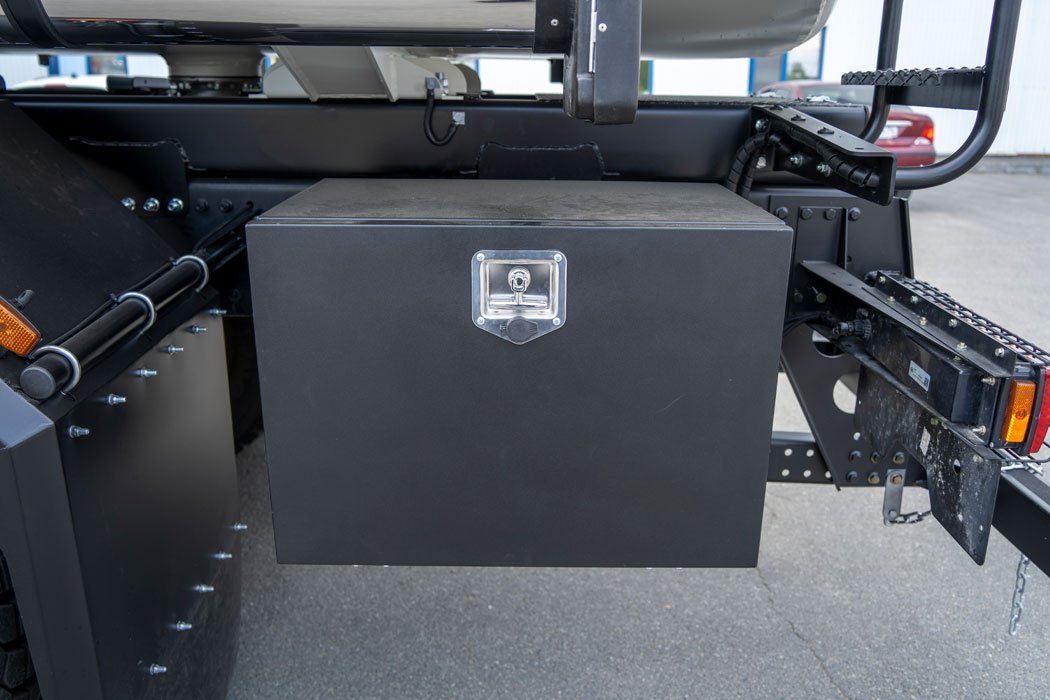

Ящик для песка и кошмы пластиковые, располагаются на цистерне
Насосная установка
Модель СВН-80
Привод гидравлический от КОМ КПП
Подача, м3
/с 32...38
Напор, м 26
Высота самовсасывания, м, не менее 6,5

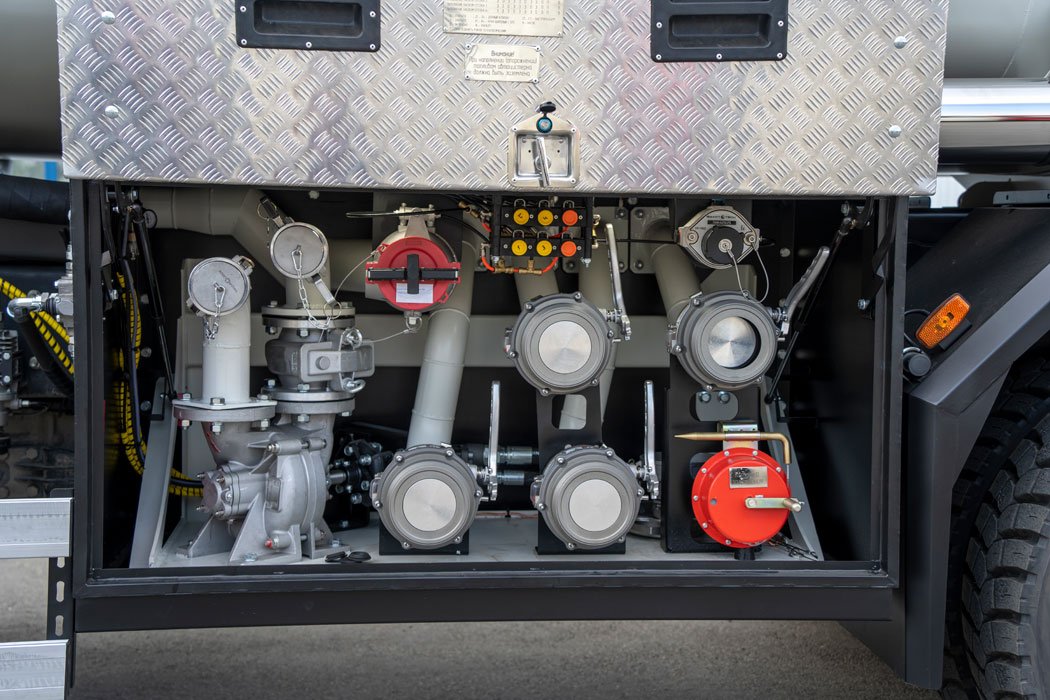

Система раздачи топлива (СРТ)
Трубопровод цистерны, мм Ду 75

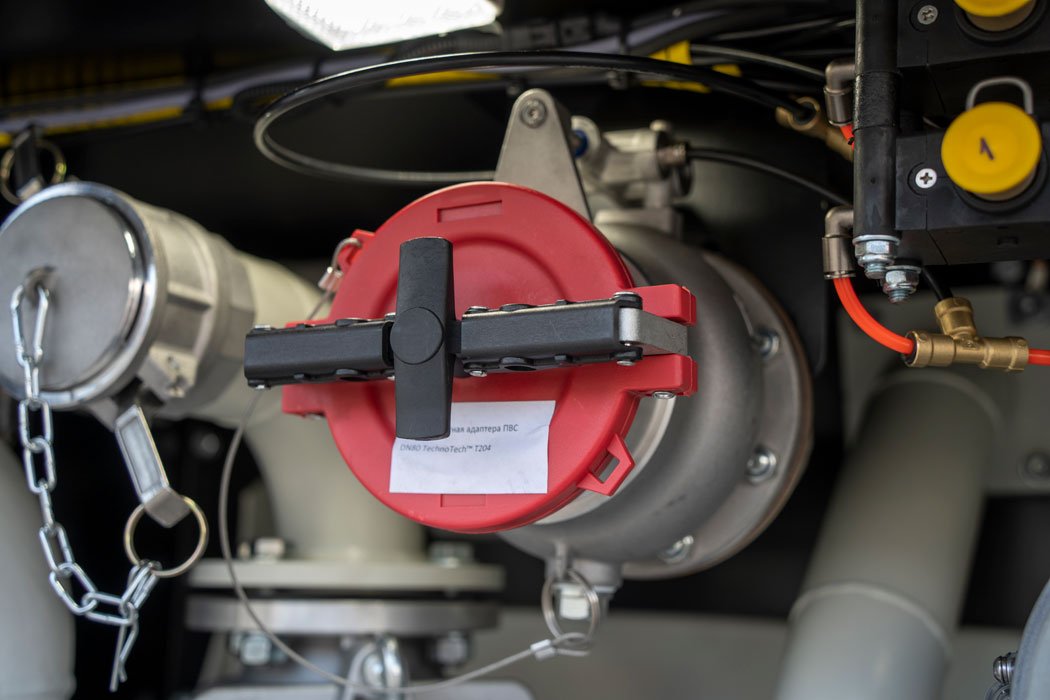

Быстроразъемные соединения (БРС)
Все типы БРС Ду 75

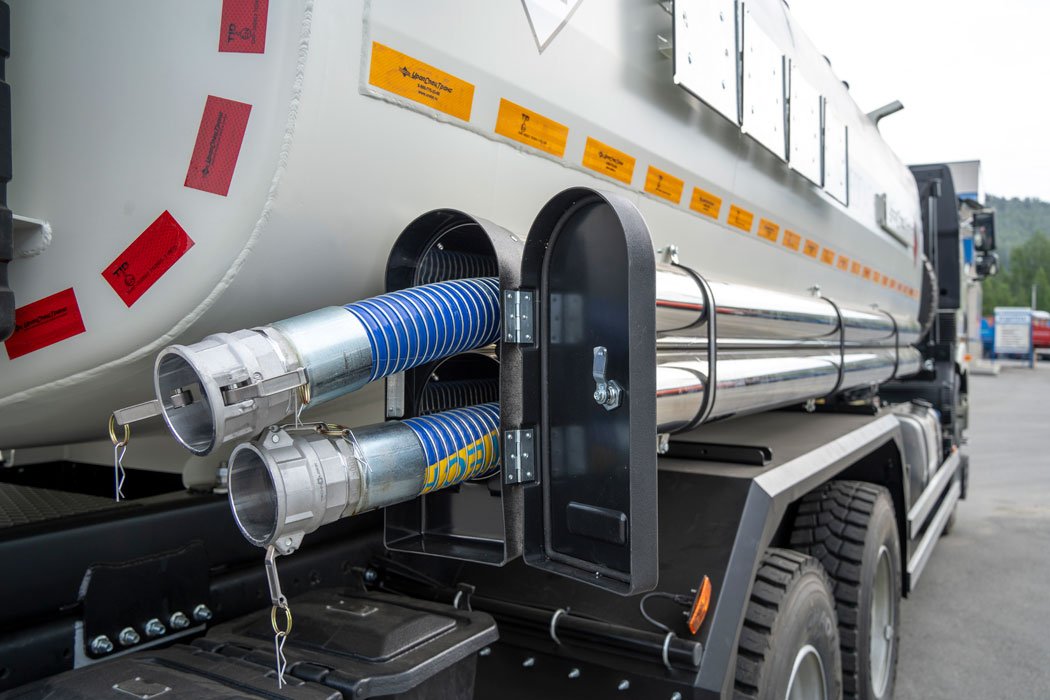

Пенал для рукава металлический, оцинкованный
Рукав напорный, м/шт. 4 / 2
Двигатель
Модель FAW CA6DM2
Тип дизельный с турбонаддувом и промежуточным
охлаждением воздуха
Мощность, л.с.(кВт) 420 (309)
Рабочий объем цилиндров, см3
11 050
Количество цилиндров / Расположение 6 / рядное
Коробка передач
Модель CA10TAX190M2
Тип механическая, вперед - 10, назад - 2

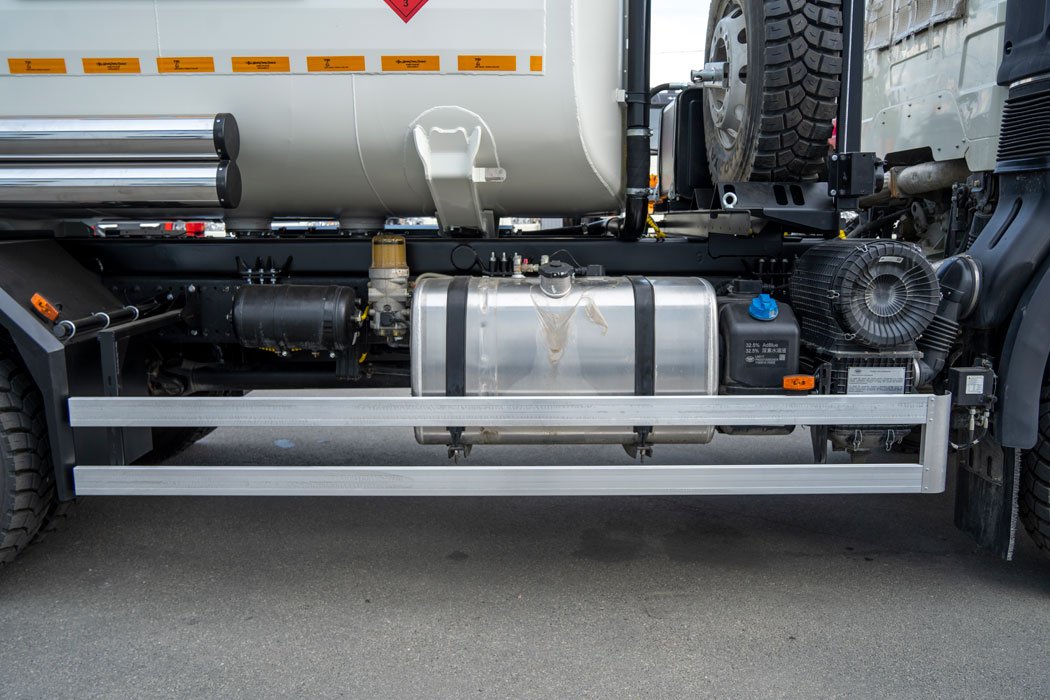

Топливные баки
Емкость топливного бака, л 400
Шины
Размер шин 315/80 R22,5
Габаритные размеры
Длина, мм 9 895
Ширина, мм 2 550
Высота, мм 3 560
ОПИСАНИЕ

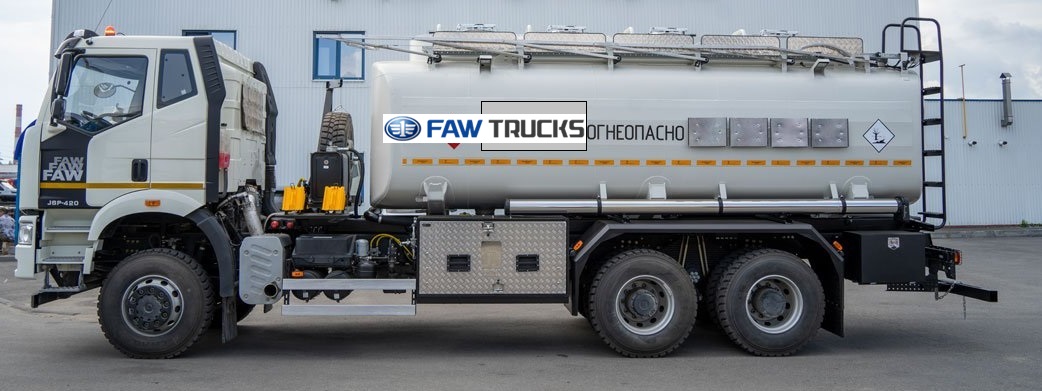

Автоцистерна для ГСМ АЦ-20-4 на шасси FAW 3250 предназначен для транспортирования и
кратковременного хранения светлых нефтепродуктов. Слив и перекачивание нефтепродуктов
осуществляется при помощи насоса СВН-80.
